VELP是較早研發生產杜馬斯定氮儀的廠家之一,因此在元素分析儀行業有著深厚的底蘊。元素分析是通過氧化和熱解定量測定樣品中有機物 CHNS/O的首選技術。碳、氫、氮、硫和氧的分析有助于確定未知化合物的結構,以及評估合成化合物的結構和純度。元素分析能夠從樣品中獲取大量信息。

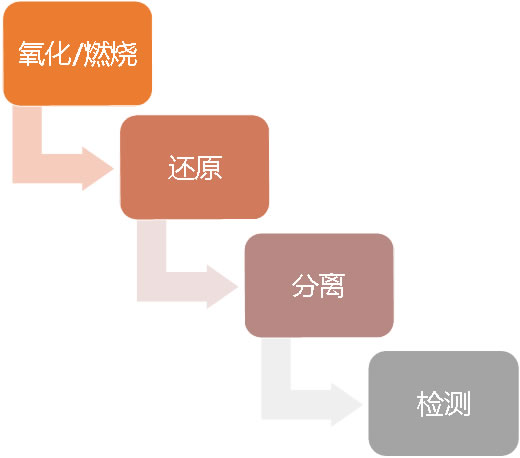

元素分析儀工作原理
燃燒
稱重并清除了大氣中的氣體后,將其在高溫爐中加熱,并在約1000℃的純氧存在下迅速燃燒。這導致釋放出諸如二氧化碳,水,二氧化氮, 二氧化硫等物質,最重要的是,氮以幾種氧化物(NxOy)的形式釋放出來。
樣品+ O2 → CO2 + H2O + NxOy + SO2 + O2 +其他氧化物
還原和分離
收集燃燒產物并使其平衡。氣體混合物通過熱銅以除去任何氧氣,并 將氮氧化物轉化為分子氮。氣體通過色譜柱進行分離。
CO2 + H2O + NxOy + SO2 + O2 +銅 → CO2 + H2O + N2 + SO2
檢測
然后可以將來自熱導檢測器的樣品信號轉換為總氮含量。可以使用標 準品(EDTA/磺胺酸)在軟件中創建校準曲線,以便將從TCD接收到的 信號轉換為mgN。
*O的測定:樣品進入熱解管,進行高溫?zé)峤?,生成CO,經過O元素專 用色譜柱后,通過熱導檢測器進行檢測。

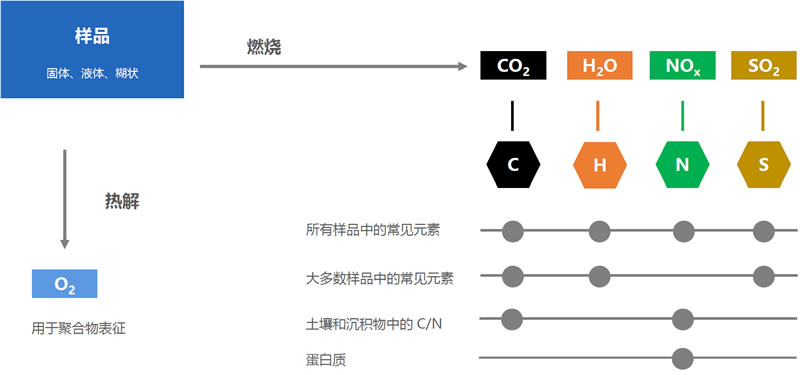

CHNS-O元素分析原理

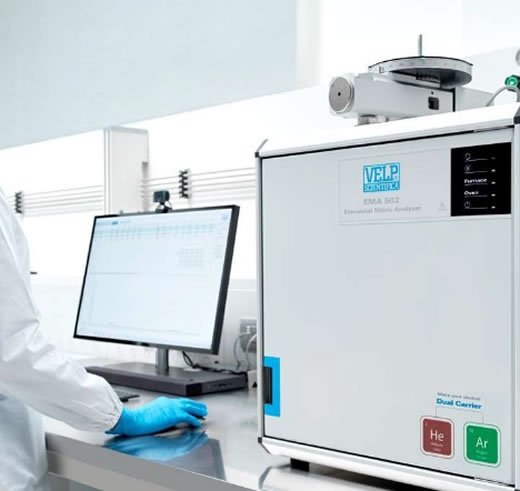

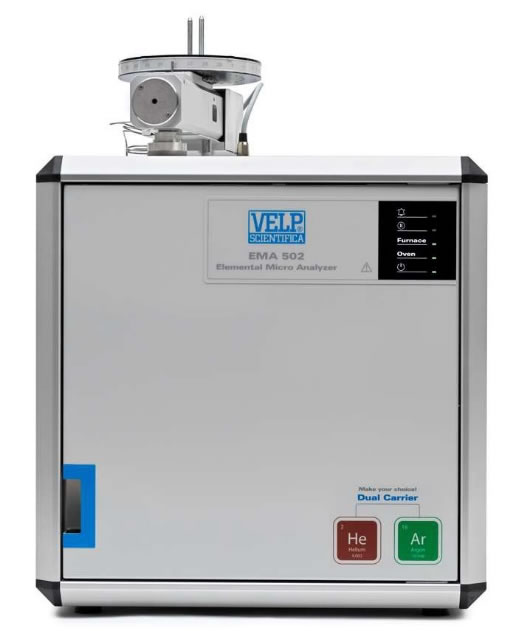

EMA 502元素分析儀
多合一緊湊解決方案
要點
● 用于 CHNS-O 測定的多合一緊湊型解決方案;
● 無需額外模塊,載氣選擇靈活;
● 增強的多功能性和生產力;
● 帶有電子自動進樣器、微量天平連接和配置的快速更改;
● 出色的精度和準確度使用 TCD 和 GC 色譜柱;
● 具有新用戶界面的 EMASoft 軟件具有無與倫比的易用性;
● 使用 VELP Ermes 改進工作流程:遠程支持和訪問儀器條件和數據。
EMA 502 元素分析儀是用于在制藥和生命科學、有機化學、 石油化學和能源、環境、農學、食品和飼料等各個工業領域,測定碳、氫、氮、硫和氧的可靠且多功能的解決方案。
模式
● CHNS 測定
● O 測定
EMA 502不需要任何附加組件或額外的外部模塊。雙載氣為 CHNS-O 選擇氦氣或?yàn)?CHN 分析選擇氬氣。
多功能性和生產力
● EMA 502設計用于一年 365天24/7無人值守工作,并提供快速簡便的日常維護;
● EMA 502一次處理多達117個樣本,效率極高;
● 電子自動進樣器,微量天平連接到 PC 以直接傳輸稱重?cái)?shù)據;
● 輕松執行 CHNS 分析,然后在幾步內切換到O模式:更換氣相色譜柱、更換反應管、調整連接面板中的連接。
穩定性和準確度
● EMA 502 是一款靈活而強大的分析儀,專為卓越的可靠性和卓越的準確性而設計;
● 氣相色譜柱溫箱可確保均勻和模塊化的溫度,從而完全分離所有元素,以便通過 TCD 進行最終檢測;
● TCD 檢測技術確保了極其準確和可重復的結果,RSD值為0.2%(磺胺酸)。
易于使用和數據安全
EMASoft 軟件是強大的 VELP 解決方案,可控制和操作EMA 502 元素分析儀。EMASoft 帶有一個用戶友好的界面,可以一目了然地顯示所有相關信息。
特點:

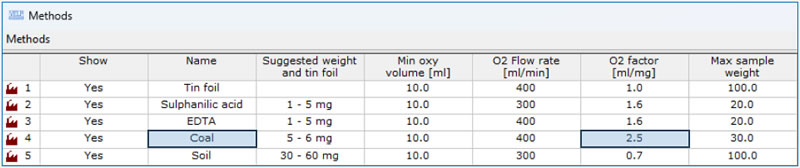

● 預裝方法庫和自定義方法的創建
● 只需點擊幾下即可開始分析
● 使用動畫教程更改配置
● 實時圖表顯示TCD檢測到的氣體
● 當反應堆幾乎耗盡時發送警報的維護菜單
● 結果表顯示分析的平均值、SD和RSD,并在圖表上直接選擇
EMA 502 軟件可以通過可選的 21CFR Part11軟件包升級,適用于需要符合 FDA 法規的實驗室。
終極支持和完善的工作流程

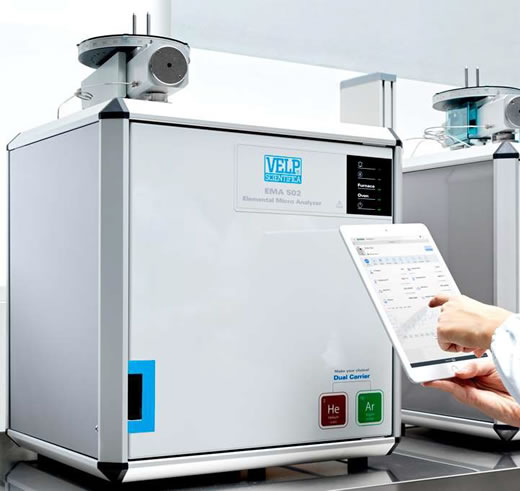

EMA 502 具有與 VELP Ermes 云平臺的獨特連接選項。
● 隨時隨地實時監測分析和儀器狀況
● 即時事件和警報通知
● 直接與 VELP 或授權服務中心共享信息,以縮短診斷時間并增強服務支持,從而實現最長的系統正常運行時間
EMA 502 CHNS-O元素分析儀
創新的TEMS優勢, 四大節省!
Time Saving節省時間:
● 快速升溫減少等待時間
● 快速更改配置 CHNS|O
● 低維護 (極簡設計!)
● 僅需1個反應管同時燃燒/還原
● ermes 云平臺(更快的服務!)
Energy Saving節省能源:
● 低載氣消耗 (僅 140 ml/min !)
● 低能耗 (570 W)
Money Saving節省費用:
● 極低的單個樣本運行成本
● 設計簡單=極度有競爭力的價格
Space Saving節省空間:
● 占地空間(50 x 51 x 41 cm | 45 Kg)

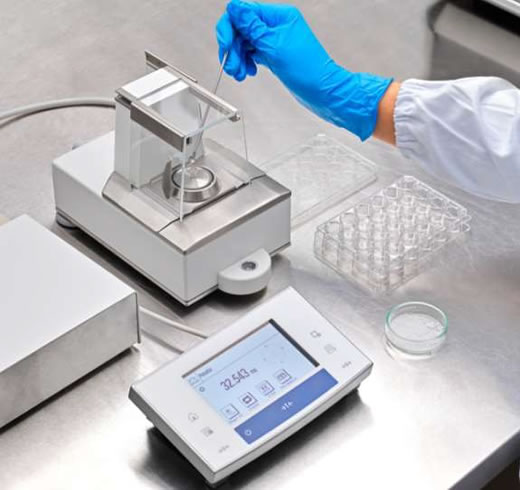

樣品制備
微量元素分析需要幾毫克的樣品:
● 樣品制備和樣品稱重越來越重要。
● 需要使用微量天平(小數點后 6 位)以達到高精度和精密度。

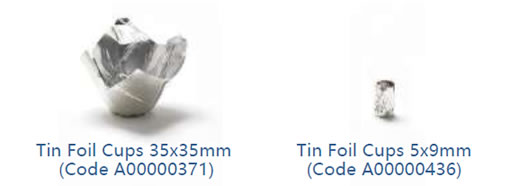

● 錫箔杯 5x9mm,150 個(代碼 A00000436)
通常,在對未知物質進行定量的CHNS分析中,建議使用少于3mg的樣品。
對于低碳含量的樣品,EMA支持最高100mg的樣品重量。
EMA 502: CHNS 配置

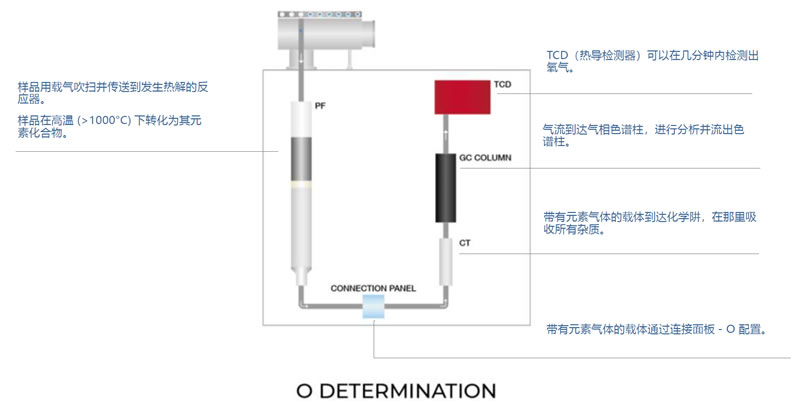

EMA 502: O 配置
配置更改
只需幾個簡單的步驟即可從 CHNS 更改為 Oxygen 配置:
1. 將儀器置于待機模式并等待達到待機條件
2. 選擇菜單 >系統/配置/0
3. 更換氣相色譜柱(用于 02 的 A00000437 GC 柱)

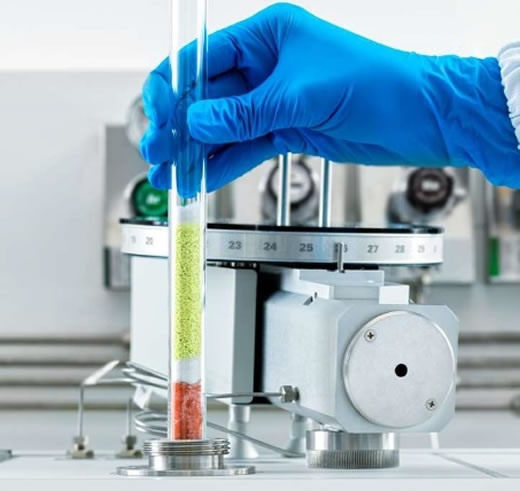

4. 更換反應器

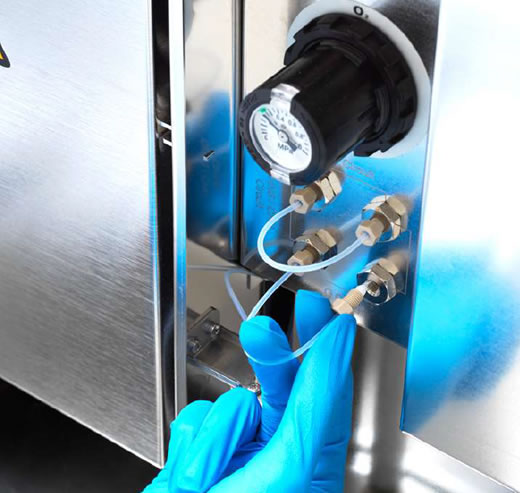

5. 在連接面板中更改連接
6. 將儀器置于工作模式
已執行配置更改。
分析從新的工作條件開始→30/35 分鐘
※ 反之亦然可以執行該操作。
供貨配置
F30800100 | EMA 502 元素分析儀 230V150-60Hz |
包含:
● 用于約 1000 次 CHNS 分析的啟動套件:催化劑、錫箔、標準品、其他需要的化學品
● 用于反應器制備、反應器更換、樣品制備等的工具和附件。
標準配置-CHNS
E30800100 | FA 502 FlementalAnalyzer 230V150-60Hz |
CHNS-O配置
F30800100 | Elemental Analyzer 230V/50-60Hz |
A00000433 | Kit approx.1000 analysis for O2 |
A00000437 | GC column for O2.ss.1m |
其他附件如催化劑、反應器等
A00000432 | Kit approx. 1000 analysis for CHNS |
A00000438 | GC column for CHNS. PTFE.2m |
儀器主要參數
參數 | EMA 502 |
分析方法 | CHNS燃燒 O:熱解;通過色譜柱進行分離,熱導檢測器(TCD)檢測 |
樣品進樣量 | 多達 100mg (基于C含量) |
分析時間 | CHNS: 約12分鐘;O: 約6分鐘 |
可測參數 | 測試元素可以通過軟件自選,無需測量模塊,CHNS,CNS,CHN,CN,N,S,O等,想分析哪些元素通過軟件選擇即可。 |
檢出限 | <50ppm(TCD) |
精度 | <0.2% |
分析范圍 | 分析范圍 C 0.001 – 20 mg 氦作為載氣;0.01 – 20 mg 氬作為載氣 分析范圍 H 0.001 – 5 mg 氦作為載氣;0.01 – 5 mg 氬作為載氣 分析范圍 N 0.001 – 20 mg 氦作為載氣;0.01 – 20 mg 氬作為載氣 分析范圍 S 0.01 – 6 mg 氦作為載氣 分析范圍 O 0.005 – 6 mg 氦作為載氣(該參數優于市面其他品牌) |
燃燒/熱解溫度 | CHNS: 1030°C;O: 1060°C |
自動進樣器 | 標配1個自動進樣盤(30位),多達4個進樣盤,每個進樣盤30位(多達117位) |
耗材 | 一體化燃燒管和還原管,一根管可測試250次樣品。單個樣品成本極低,耗材更換可直接更換整管, 或單獨添加填料,操作靈活,運行成本低。 |
行業和應用
元素分析為各種應用領域提供可靠的元素含量結果:
行業 | 應用 | 樣品 | 應用案例 |
制藥和生命科學 | 有機化學品的組成、結構和純度的測定 | 血液、尿液、原材料、最終產品 | 撲熱息痛中的CHN,頭發或指甲中的 CHNS藥品合成中雜質分析 |
有機化學 | 測定各種材料中的有機化合物,以確保最終產品的特性和行為,有機化學品的組成結構和純度的測定。 | 聚合物、橡膠品質、石墨烯、新材料、焦炭光刻膠、化工品 | 輪胎中的 CHNS 以評估硫化過程有機合成CH比 |
石化與能源 | 石化產品的質量保證和質量控制。 | 燃料、潤滑油、發動機油 | 油中的 CHNS 以評估由S 和熱值確定的雜質 |
環境 | 有機化合物的檢測。 | 水、廢水、堆肥和顆粒物排放 | 空氣和水過濾器沉積物中的 CHNS |
農藝學 | 科學分析。 | 土壤、樹葉、肥料 | 樹葉中的 CHNS 以確定污染物的數量 |
食品和飼料 | 蛋白質測定作為質量和價格設定的衡量標準;確保符合食品成分聲明。同位素分析(IRMS-同位素比質譜)的樣品制備** | 食品、動物飼料、原料、飲料 | 西紅柿中的硫來評估酸 |

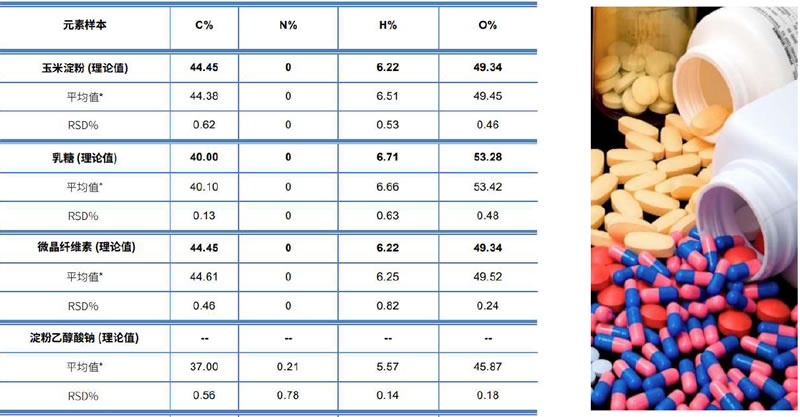

制藥領域
CHNS-O元素分析應用于藥品和化學品生產過程的各個階段。在生產前用于確認原料和試劑的純度。然后在整個過程中,用于確認每個階段產品的純度,以保持對生產的嚴格控制,并證明質量控制。
CHNS-O元素分析儀同時也廣泛應用于研發階段,合成中化合物結構解析,雜志分析等。
當改變樣品類型時,重現性好,無記憶效應。
材料表征
過去,有機元素分析的主要應用是測定有機化合物的化學式。如今,通過燃燒法分析測定CHNS-0可以幫助確保許多成品的產品質量控制(例如聚合物和橡膠,關鍵取決于所用原料的質量)。
● 大學,有機&無機合成(化學科學研究所)
● 聚合物工業(特氣龍 ,Viton,輪胎....)
● 高科技新材料(玻璃、纖維、石墨、特種聚合物等..)
能源領域

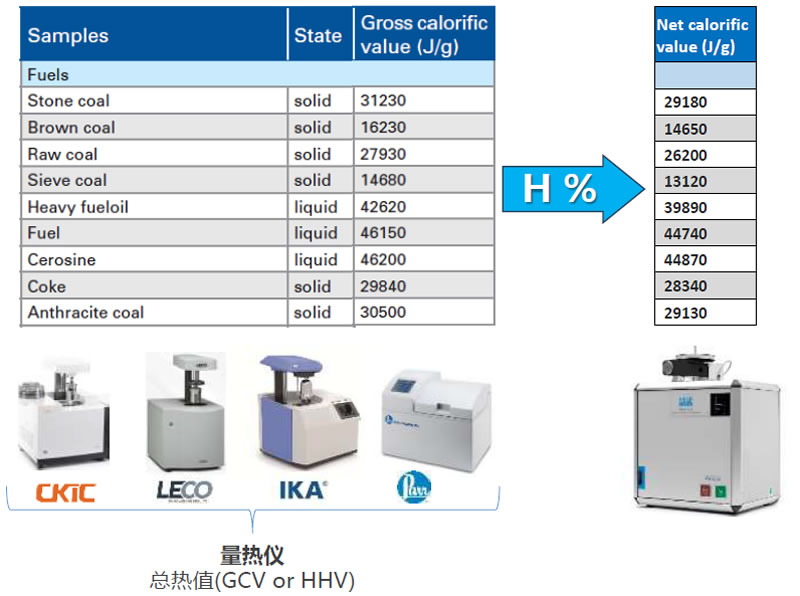

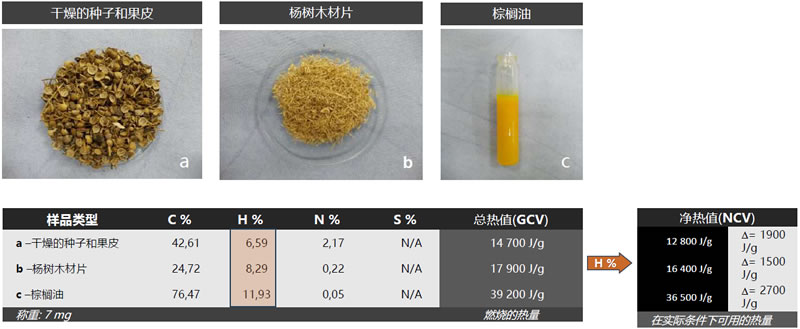

"用元素分析計算凈熱值(NCV)"

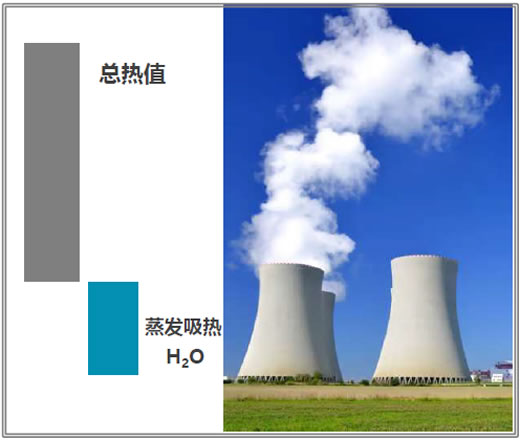

總熱值(Gross calorific value,GCV)表示物質完全燃燒時作為熱量釋放的能量,對于計算燃料的能量含量(效率)很重變。由于電廠的水蒸發(吸熱),在燃燒過程中實際可以使用的能量值稱為凈熱值(NCV)。
NCV= GCV-(H [%]x 9 kg)x 2500 KJ
通過元素分析測定樣品中的氫含量,使用等循環量熱計測定較高的熱值,獲得了絕對的精度。

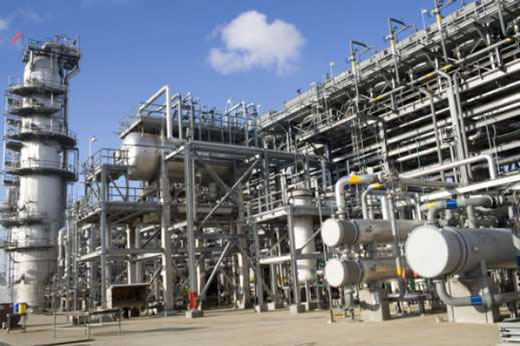

石油石化 & 煤炭
元素分析已被確立為燃料表征的標準技術。燃料熱值的測定是質量控制過程的一部分,并決定其市場價格。測定化石燃料的環境相容性和純度,也用于可再生原料,在煉油廠生產過程中的效率。
● 煤焦炭
● 油晶(礦物油、原油、重油)
● 液體燃料(不含柴油、汽油或天然氣)
DIN 51724-3:固體礦物燃料,S的測定,第3部分:儀器方法
ASTM D5291:儀器測定石油產品和潤滑油中碳、氫和氮的試驗方法。
ASTM D 5373:用儀器測定煤和焦炭實驗室樣品中碳、氫和氮的標準試驗方法。
含碳量高(90%)的樣品需要更多的氧氣才能達到完全燃燒,需要特殊的添加劑(V2O5)來提高回收率(如硫、碳)。
五氧化二釩(V2O5):助燃劑,如果碳或硫燃燒不是最佳的(例如煤/焦炭祥品)。

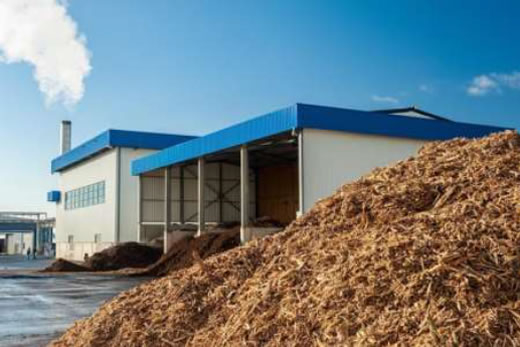

生物質燃料
元素分析對質量控制很重要,其結果可以用作固體生物燃料燃燒計算的輸入?yún)?shù)。環境的重要性:
● 氮:NOx的排放
● 氫:計算凈熱值
● 碳:測定CO2排放量
大學和公共實驗室:生物質研究課題組、顆粒(Pellets)研究課題組
生物質發電廠:發電廠,水泥廠(每當生物質被用作生物燃料時)
EN ISO 16948:2015-固體生物燃料-碳、氫和氮總含量的測定。

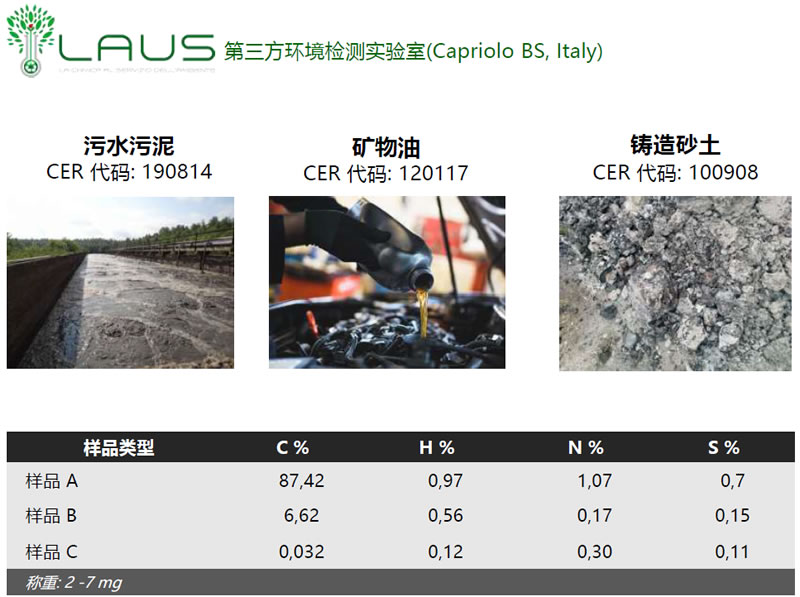

廢棄物(固體和液體)

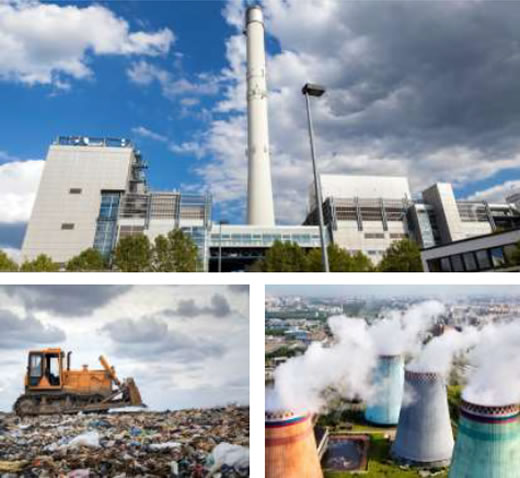

固體回收燃料(SRF)是從各種類型的高能量廢物如城市固體廢物、工業廢物或商業廢物中產生的燃料(化石的替代品)。
● 氮:NOx的排放
● 氫:計算凈熱值
● 碳:測定CO2排放量
● 硫:SOx的排放
● 私人實驗室(第三方檢測實驗室)
● 水泥廠
● 發電廠(廢棄物發電)
● 公共實驗室及大學(環境研究)
● 國家環境監測機構
IS0 21663-固體回收燃料-用儀器法測定碳(C)、氫(H)、氮(N)和硫(S)的方法。
產地:意大利 VELP
