?  超低功耗設計

?  內嵌蜂窩調制解調器

?  數據自動傳輸?shù)洁]箱或FTP

?  多達15個模擬通道輸入

?  最多可擴展到300個模擬通道輸入

?  12個靈活的數字通道

?  Modbus SCADA連接

?  多個SDI-12通道

軟件特點

?  軟件內置無需安裝，可用于Windows、Mac和Linux操作系統的電腦

?  通過網頁進行儀器的設置

?  通過網線、USB數據線或無線與儀器連接

?  直觀的圖形界面

?  簡易的設置界面，便于各個級別的使用者

?  可以查看實時和歷史數據

應用領域

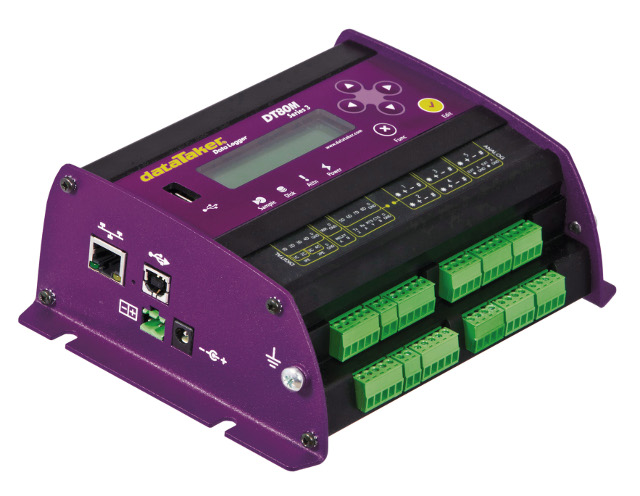

系統簡介

顯示和按鍵

類型：LCD顯示，2行16字符，背景燈；

顯示功能：通道數據、報警信息、系統狀態；

按鍵：通過6個按鍵查看顯示信息和操作功能；

信號LED燈：4個信號燈，分別指示采樣、硬盤、報警信息和電源；

軟件版本升級

通過網線、USB數據線或U盤進行軟件升級；

時鐘

基本分辨率：200μs；

精確度：每年±1min（0℃值40℃的環境下），每年±4min（-40℃至0℃，40℃至70℃的環境下）；

供電

外接電源范圍：10至30Vdc；

峰值功率：12W；

平均電損耗

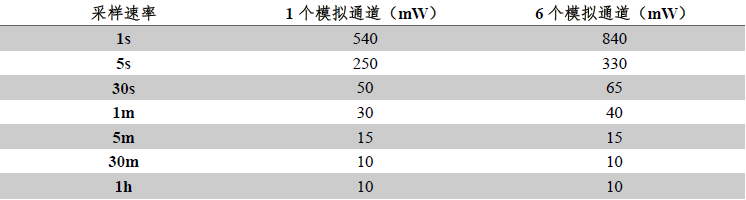

使用12Vdc外接電源時的采樣頻率與耗電的關系如下表：

基本特征

數采外殼：鋅鋁合金；

尺    寸：300 x 137 x 65mm；

重    量：2.5kg；

操作溫度：-30℃至70℃；

操作濕度：85%，水汽不凝結；

注：低溫和高溫環境會減少電池壽命，LCD顯示屏的工作溫度為-15℃至50℃。

內置Modem

報    警：發送郵件或者SMS信息；

數    據：將數據發送到郵箱或者FTP服務器；

遠程訪問：連接至dEX或者命令界面；

SIM面板：SIM卡接口（1.8V/3V）;

網    絡：EDGE, GPRS, GSM, WCDMA, HSUPA, HSDPA

頻    率：EDGE/GPRS/GSM: 850/900/1800/1900 MHz；WCDMA/HSUPA/HSDPA: 850/1900/2100 MHz

模擬通道

DT80M具有5個模擬通道，最多可擴展至100個模擬通道，每個模擬通道可以接一個三線或四線輸入，可以接兩個獨立的兩線輸入，可以接三個兩線的單端輸入。

具體接入數目如下：

兩線單端通道：15個（最多擴展300個）；

兩線差分通道：10個（最多擴展200個）；

三線或四線差分通道：5個（最多擴展100個）；

注：擴展需要配置CEM20模塊，一個模塊含有20個模擬通道。

基本輸入范圍

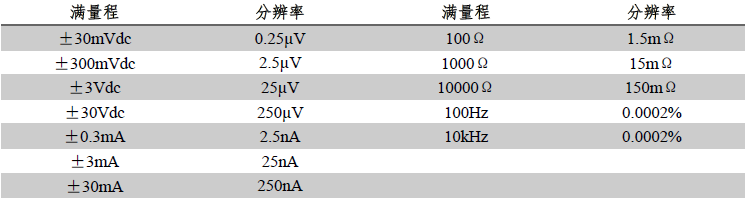

DT80M可測量的基本輸入電壓、電流、電阻和頻率范圍如下：

注：數據采集器具有自動設換范圍功能，可在三個范圍內切換。

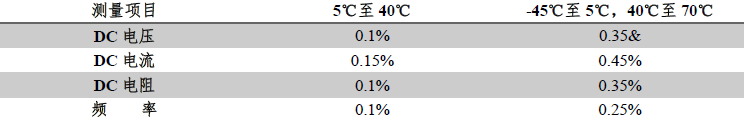

DT80M可測量的基本輸入電壓、電流、電阻和頻率精確度如下：

注：精確度相對于滿量程而言。

采樣信息

為了測量的精確性和抑制噪聲的影響，集成了大于50/60Hz的行頻周期。

最大采樣速度：25Hz；

有效分辨率：18bits；

線性度：0.01%；

共模抑制：＞90dB；

線性串模抑制：＞35dB。

輸入

通道間隔離：100V（繼電器打開狀態）；

模擬部件隔離：100V（光電隔離）；

輸入阻抗：100KΩ，＞100MΩ；

共模范圍：±3.5V，或者在30V范圍時±35V.

傳感器激發

模擬通道激發：可選250μA或2.5mA精密電流源，4.5V電壓，可開關外置電源；

通用激發：可開閉12V電源（最大150mA）為傳感器和配件供電，可開閉5V電源（最大25mA）為模擬通道供電。

模擬傳感器

介紹幾種常見的傳感器，但是DT80可以連接的傳感器不局限于下面這些類型。

熱電偶

熱電偶類型：B，C，D，E，G，J，K，N，R，S，T型；

熱電偶校準：ITS-90；

RTDs

RTDs材質類型：Pt，Ni，Cu；

電阻范圍：10Ω至10KΩ；

熱敏電阻

熱敏電阻類型：YSI400xx系列；

電阻范圍：＜10kΩ

注1：也支持其它熱敏電阻類型。

注2：可以通過并聯電阻擴大測量范圍。

單片溫度傳感器

支持類型：LM34-60，AD590\592，TMPxx，LM135\235\335；

應變器和橋式傳感器

組態：1/4橋，1/2橋和全橋；

激發：電壓或電流；

4-20mA電流環

內部100Ω或外接分流電阻。

數字通道

數字輸入/輸出

8個雙向通道

輸入類型：8個邏輯電平（最大20/30V）；

輸出類型：4個場效應晶體管（最大：30V，100mA），4個邏輯輸出；

繼電器輸出

1個直連自鎖繼電器（最大：30Vdc，1A）。

計數通道

低速計數

8通道計數器，與數字通道共用；在休眠模式下低速計數功能不起作用。

型號：32bit；

最大計數率：10Hz；

專用計數輸入

4個高速或2個相位編碼器輸入

型號：32bit；

最大計數率：100kHz；

輸入類型：2個邏輯電平輸入（最大±30V）.2個磁感應（最大±10V）敏感性輸入（10mV）。

串行通道

SDI-12

與數字通道共用的四個SDI-12通道，每個SDI-12通道可以連接很多個SDI-12傳感器；

報警

延遲：可選報警響應時間；

動作：數字輸出，傳遞信息或執行任意datataker命令。

數據采集列表

數據存儲

內置存儲

存儲空間：128MB，大約可以存10 000 000個數據（大空間的內存可定制）；

外置存儲設備

網線端口

面板：10Mbps；

協議：TCP/IP，Modbus協議；

USB端口

面板：USB1.1（虛擬通訊接口）；

協議：ASCII命令；

串行傳感器端口

面板：RS232，RS422m，RS485；

速度：300至115200波特率；

流控制：硬件（RTS/CTS）;

軟件（XON/XOFF）：無

協議：Modbus協議，串行傳感器；

網絡服務（TCP/IP）

命令面板：通過TCP/IP進入DT80M的ASCII命令面板；

網絡服務器：通過網頁訪問現有數據和數采的狀態，設置用戶特色的顯示界面，下載CSV格式的數據；

Modbus服務器（受控端）：通過Modbus客戶端獲取數據和數采狀態；

Modbus客戶端（主控端）：從modbus設備中讀取數據或?qū)?shù)據寫入modbus設備中；

FTP服務器：通過瀏覽器或FTP客戶端獲取存儲的數據；

FTP客戶端：自動將數據下載到FTP服務器。

郵件客戶端：接收數據采集器的數據和警告信息；

DDNS客戶端：痛過動態DNS遠程訪問數據采集器
