| 藻類群落結構成像分析系統—水下版CytoSub |
|
|

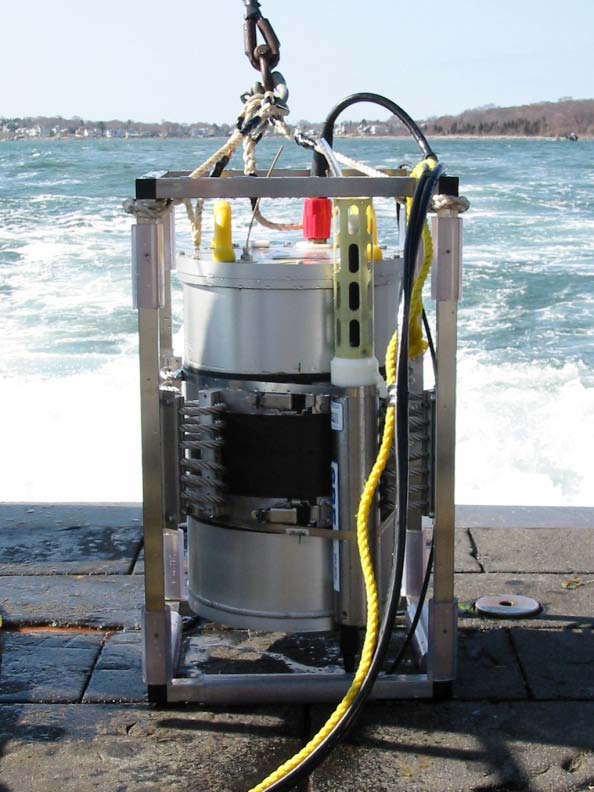

| 主機：臺式機CytoSense是防濺水設計，可以在野外使用，但不能水下使用。CytoSense加上一個水下模塊（SUB MODULE）就組成了水下式流式細胞儀CytoSub。 |
| 水下模塊：一個耐受200 m水深壓力的防水外殼，閥門和進樣環路部分（包括循環泵），電子控制單元，數采，水下連接器和支架。 |
|  |  |
|
|
|
|
|

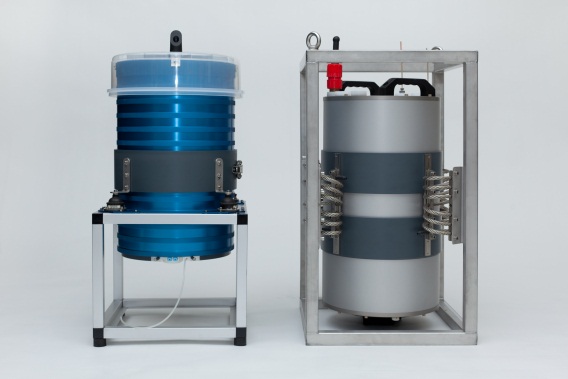

| Cytosub 主機 | CytoSense 與CytoSub 轉換 |
|
| 工作模式一：AUV搭載 |
|
|
|
|
|  |
|
|
|
|
|
|
|
|
|
|
|

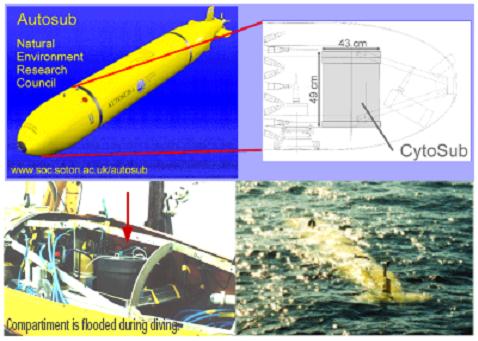

| 利用英國國家海洋中心AutoSub型AUV搭載CytoSub |
|
|
| 工作模式二：水下垂直剖面分析 |
|
|
|
|
|  |
|
|
|
|
|
|
|

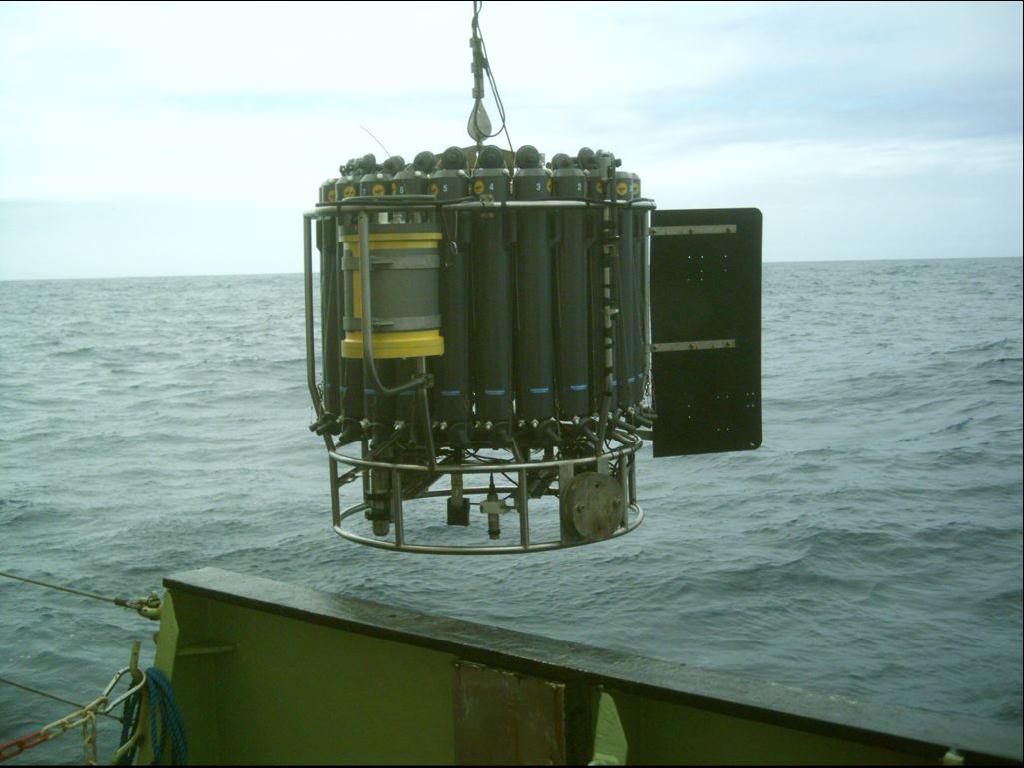

| 與CTD結合一起測量 |
|
|
| 注意：此外，水下型浮游植物流式細胞儀CytoSub可應用于浮標，Ferrybox等監測平臺，在垂直剖面不同層位獲取浮游植物生物量信息，對研究微囊藻沉浮機制，浮游動物、水文、水質等因素對浮游植物生態位影響提供數據依據。 |
| 產地：荷蘭 CytoBuoy |
|
|
|
