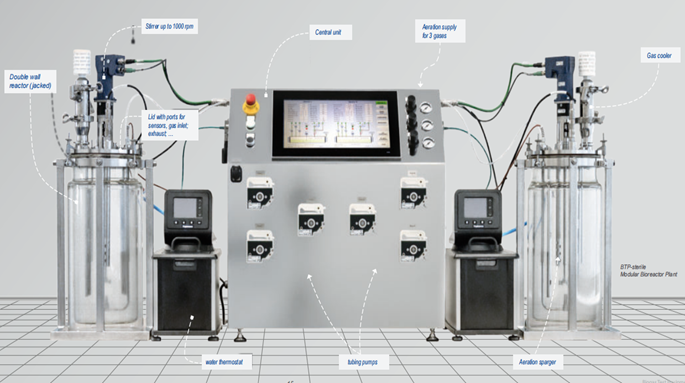

BTP 無菌反應器由玻璃和不銹鋼制成，這樣就可以在實驗開始前對生物反應器進行消毒（高壓滅菌）。

BTP系統的特點是基本設備齊全，例如：傳感器、SENSO 控制器、pH值控制泵以及可選的進料和出料泵。此外，還可在生物反應器中輸入 3 種氣體，為此可使用閥門矩陣，整個容積流量由質量流量控制器控制。

技術特點：

1. 生物反應器可滅菌

2. 5/8/10 升不同容積的玻璃反應器，其他尺寸可根據要求提供

3. 雙壁反應器（有頂）或無頂反應器

4. 帶氣密軸的攪拌器

5. 反應器的加熱和冷卻

6. 用于 pH 值控制/進料/出料的配料泵

7. 用于 3 種氣體的氣體入口，配有混合裝置和一個質量流量控制器

8. 測量設備

- pH/ LDO/氧化還原/二氧化碳/細胞密度溫度

- 氣體質量測量系統（可選）

9. 帶觸摸屏的 SENSOcontrol

設備組成：

1. 基礎單元：無菌生物反應器

? 兩個生物反應器（UIT）的連接選項

? 帶面板電腦的控制單元（15.6" 真平面 WXGA TFT LCD，帶投射式電容觸摸控制器；IP65 防護等級的前面板）

? 控制軟件（如：Windows 10，用于管泵的集成控制單元），pH 控制是標準配置的一部分

? 兩個可單獨控制的電抗器：USB 接口用于數據傳輸；局域網接口

? 三種氣體輸入：適用管徑為 6 毫米的管子

? 電源 110-230 V交流電，帶緊急關閉開關

? 尺寸：700 x 550 x 690 mm的不銹鋼外殼

2. 控制單元：SENSOcontrol

1）控制功能：

? 攪拌裝置控制（速度和異步使用）

? pH 值控制（管泵控制）

? 曝氣控制

? 進料系統（管泵控制）

? 反應器溫度控制

2）顯示和存儲：

? 當前系統的流程圖，包括當前測量值的顯示

? 以表格形式顯示當前測量值

? 主要參數的圖形顯示

? 測量值存儲

3. 泵：

? 每個反應器最多可裝5個泵頭 （SP4-S-UPPH5061）

? 共10件 - 泵頭適用于多種尺寸的管子(0.13 x 0.9 mm；0.25 x 0.9 mm；0.51 x 0.9 mm；0.76 x 0.85 mm；1.02 x 0.85  mm；1.52 x 0.85 mm；1.85 x 0.85 mm；2.06 x 0.85 mm；2.54 x 0.85 mm； 2.79 x 0.85 mm)

? 流速0.00014.......41,52 ml/min 有多種管徑可供選擇

 4. 帶攪拌裝置的生物反應器：

? 版本1：雙壁玻璃反應器 - 有夾套

? 版本2：玻璃反應器 - 無夾套

? 硼硅玻璃/反應器的最高使用溫度為 60°C（其他溫度可根據要求提供）

? 帶不銹鋼部件的玻璃反應器：可高壓滅菌

? 蓋子由 316L 不銹鋼制成

? 密封性增強的氣密軸貫通件

? 攪拌裝置轉速可達 0....1000 rpm；200 W最大扭矩 200 Ncm

? 攪拌工具：Rushton 葉輪

? 包括擋板組件

? 包括帶多孔噴嘴的空氣曝氣管

? 廢氣冷卻器

? 無菌過濾器

? 整個系統的支架

5. 傳感器：

1）普通傳感器：

?  傳感器可高壓滅菌

?  直徑：12 毫米/工藝連接 PG 13.5

?  內部溫度傳感器 NTC

?  接口：MODBUS-RTU/ 電氣連接器： VP8

?  可用長度： 120/ 225/ 325/ 425 毫米

2）PH傳感器：

?  組合電極：根據參照物測量 pH 電位 范圍：pH 0 至 14

?  靈敏度：25°C 時為 57 至 59 mV/ pH

3）ORP 傳感器：

?  組合電極： 根據參比測量 ORP 電位

?  范圍：-1500 至 + 1500 mV

?  ORP 元件鉑環

4）溶解氧 –LDO傳感器

?  范圍：4ppb...25ppm DO（0...25mg/O2）0至62.85%vol或0~300%飽和

?  25℃時的精度：1 +/- 0.05 %-vol; 21 +/- 0.2 %-vol; 50 +/- 0,5%-vol

? 測量原理：氧淬滅，溫度補償

? 耗氧量：無

5）CO2傳感器：

?  測量原理：二氧化碳選擇性的非色散紅外（NDIR）吸收；溫度補償

?  范圍：5-1000毫巴或0.5-100 % vol或 7.5–1500 mg/l（液相），壓力101.3 kPa ，溫度15°C

?  25℃時的精度：+/-5 mbar (5-100 mbar)；+/-5% (>100 mbar)

6）電導傳感器：

?  范圍：1 μS/cm to 300 mS/cm

?  25℃時的精度：1 μs/cm至100 mS/cm時，+/-  3%；100至300mS/cm時，+/- 5%

?  測量原理：四極接觸式

?  電池常數：0.36 cm-1

7）細胞總密度傳感器（TCD）

?  測量范圍：例如 ：0-200 g/l細胞干重酵母/0-4 AU/0-30000 NTU

?  25℃時的精度：分辨率：0.05 g/l 0-10 g/l）；0.5 % (> 10 g/l)細胞干重酵母

?  測量原理：透射和反射（包括溫度補償、日光濾鏡和減光）近紅外波長860納米

6. 溫度控制：

1）恒溫器/冷凍循環器：

? 容積7升/包括安裝在面盆中的循環器

? 包括一個安裝在生物反應器中的溫度傳感器

? 3.75英寸觸摸板液晶顯示屏

? 230V 交流電源（根據要求提供其他電源）

? 最高環境溫度：35℃

2）加熱/冷卻 - 通過水進行溫度控制

? 冷凍循環器由中央控制裝置控制

? 加熱器：2200 瓦

? 冷卻能力： 20°C ，200 W

? 內部泵 最大 16.7 升/分鐘

? 泵速可變 - 通過恒溫器控制

? 最大壓力： 0.25 巴

3）供暖 - 使用恒溫器供暖系統，通過水泵技術進行溫度控制（最高目標溫度 60°C ）

? 恒溫器由中央控制裝置控制

? 內部泵 最大 16.7 升/分鐘

? 泵速可變 - 通過恒溫器控制

? 最大壓力 0.25 巴

? 加熱器：2200 瓦

? 最高環境溫度 35 °C

4）加熱墊

? 通過電加熱墊加熱 ，最高目標溫度 60°C ，根據要求提供其他加熱方式

? 可定義加熱墊溫度；測量基底溫度，并實現控制系統

? 加熱墊的尺寸取決于反應器的尺寸

應用領域：

適合于產品開發（酶、營養物質）、工藝優化和生物技術應用
