無人機載激光雷達高光譜成像系統GaiaSky-mini-VLidar
日期:2025-02-11 11:02:49

新一代無人機載激光雷達高光譜成像系統,在高光通量、高傳遞效率的前置光路下能夠使具備高采集幀頻的SCMOS 探測器能夠輸出高信噪比、高空間、高光譜分辨率、高精準度的高光譜數據。

高精準度的慣導、POS、高清相機則又能為數據的拼接、校準、修正提供支持。特有的輔助攝像頭構造能夠使地面上被測區域的狀況,通過無線圖傳實時的回傳到地面。數據的實時校準和反演結果也同步實時快速輸出并反饋至地面。為精準農業評估;水、溢油、土地沙漠化等環境監測;軍事偽裝識別;生態多樣性評估等方面應用需求提供完整的解決方案。實時輸出待測目標的反演分析結果,快速確定目標信息的分布。


功能介紹:


機載高光譜:

1. 被動式遙感探測

2. 軟件功能穩定、實時校準、反演輸出等

3. 林/地質/水質/生態/軍事等等

4. 拓展更多搭載平臺



機載激光雷達:

1. 主動式遙感探測

2. 不受制于光線等影像,可全天候測試

3. 角度大、距離遠、速度快、分辨率高

4. 抵抗有源干擾能力強具備穿透能力

5. 三維空間分布


一體式系統優勢:

1. 多種搭載平臺可選

2. 同步采集、控制等

3. 數據拼接、處理校準等

4. 強大的數據處理能力等

5. 高光譜和激光雷達、熱紅外的數據融合


技術參數:


型號

型號

GaiaSky-mini-VLidar

高光譜相機參數

光譜范圍

400-1000(nm)


光譜分辨率

3.5nm


光譜通道數

128/224(標準)


空間通道數

1200


光譜采樣間隔

4.7nm@128

2.7nm@224

像素尺寸

6.5×6.5(μm)


圖像位深

16(bit)


輸出接口

USB3.0


鏡頭

16mm,25mm,


線視場角(度)

27.3°@16mm

17.7°@25mm

線視場寬度

48.7m@16mm﹙100m高)

31.1m@25mm﹙100高)

空間分辨率

0.023m@16mm﹙100m高)

0.014m@25mm﹙100高)

激光器參數

探測距離(晴天室外@100klx)

80m@10% 反射率;200 m@54%反射率;300 m@90% 反射率

掃描視場角

360°(水平) ×40.3° (垂直)

回波數

三回波

激光點頻

單回波:640,000 點/秒;雙回波:1,280,000 點/秒;三回波:1,920,000 點/秒

熱紅外相機參數

分辨率

640×512

像元間距

12μm

主要波長范圍

8—14μm

測溫范圍

-20℃~﹢150℃、﹢100℃~550℃

測溫精度

±2℃或讀數的±2%,取大值

RGB相機參數

相機像素

2600W

GNSS系統

姿態精度

0.008°(1σ)

航向精度

0.038°(1σ)

IMU數據頻率

200HZ

高光譜成像系統參數

拍攝方式

無人機外置推掃

功率

60W

重量

2.5kg(帶鏡頭及內部控制器)

存儲

1TB

工作電壓

12—19V

工作溫度

0~50℃

存儲溫度

-20——60℃



應用案例:

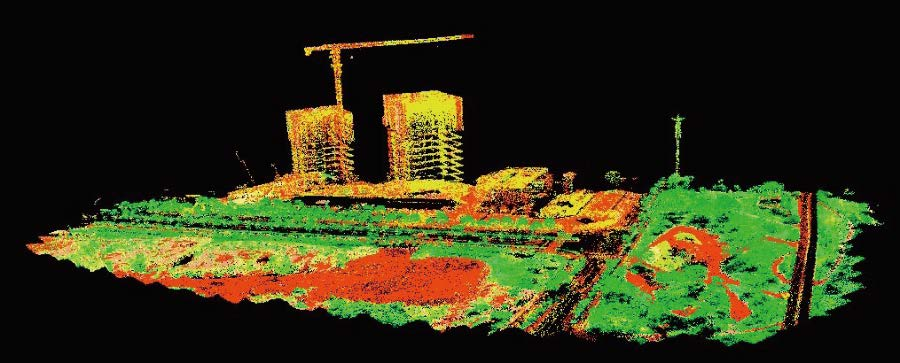

激光雷達(LIDAR) 利用其自身具有快速、穿透力強的主要特征,可以穿過大氣和部分地表目標,獲取地物的三維結構特征和低空大氣特征。

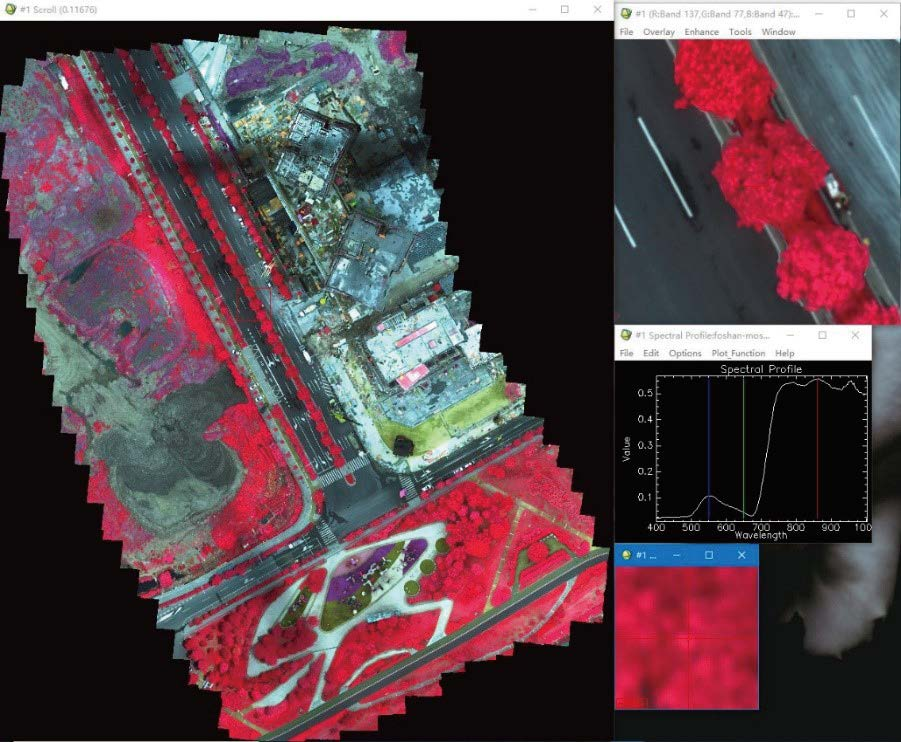

高光譜NDVI與激光雷達數據融合

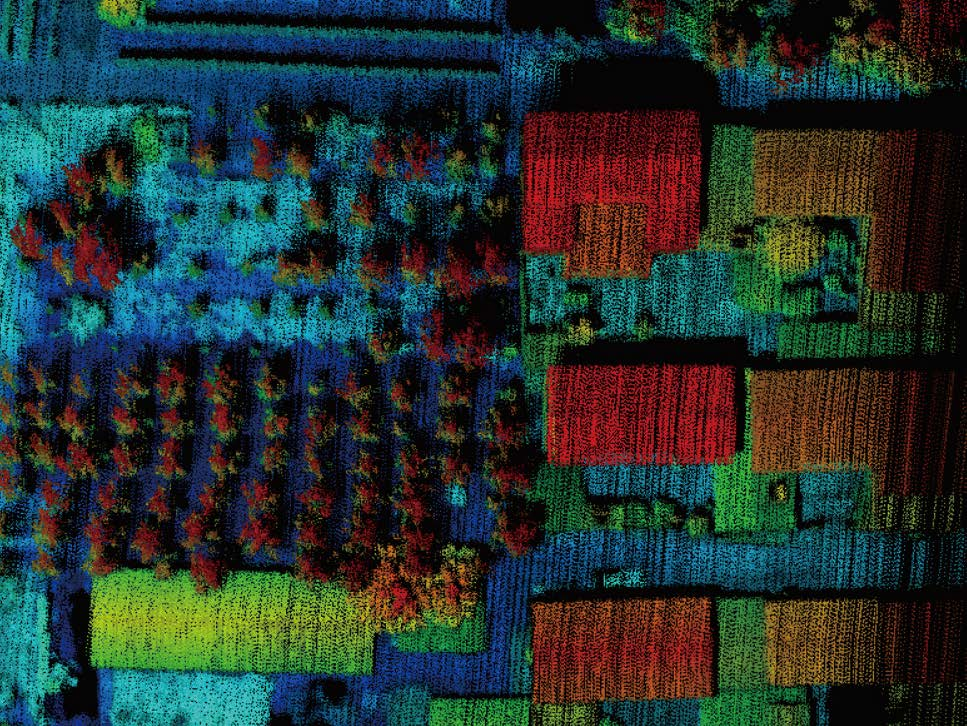

激光雷達的發展對于森林等高覆蓋度的植被研究具有重要意義,是將遙感從二維平面轉向三維立體的重要技術,便于獲取更多的地物細節信息。






產地:上海乾菲諾
