這套系統是植物根系研究領域繼根視（rhizotron）系統（如加拿大Regent WinRHIZO根系分析系統）后激動人心的發明。根視系統需要將根取出清洗后，借助掃描儀進行分析，這個過程往往會折斷植物的根尖等脆弱部分，而且屬于離體分析，不能進行動態監測。而植物根系X射線掃描成像分析系統是非破壞性的原位分析系統，可以全方位分析植物根系所有部分（包括根尖等），并且可以在植物生長的不同階段對根系的生長進行長期動態監測。這套系統非常適合于研究植物根系對脅迫的動態響應，可對株高高達2.0m，根系深達1.0 m的植株進行分析。

l  非入侵性

l  非破壞性

l  高效率

l  高精度

l  信息量大

l  可控條件下長期監測

l  根系生長發育動態研究

l  根系表型研究

?原位、非破壞的研究植物根系

?全方位分析植物根系所有部分

?長期監測植物根系的生長動態

?大容量、高效率、高精度的獲取根系信息

?大批量快速篩選根系突變株

?完全可控條件下根系的生理、病理研究

?植物莖稈的無損檢測

?植物種子的無損檢測

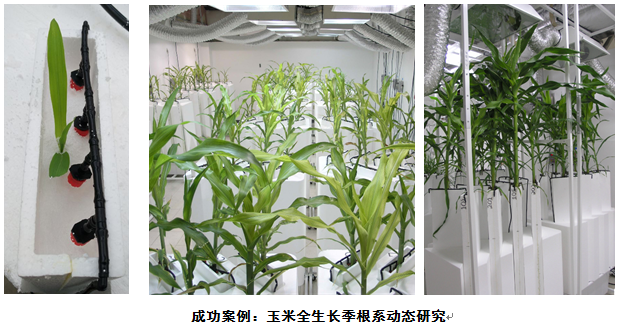

應用實例一：根系生長發育的動態監測

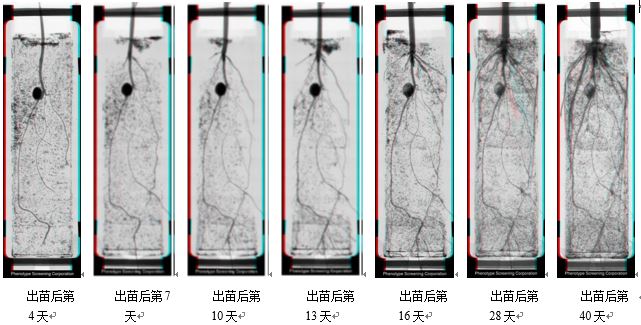

玉米出苗后 40 天的根系動態生長監測

利用紅/藍立體眼鏡可以觀看立體效果

應用實例二：不同品種間根系的差異

         相對較大的角度分布，

   相對較短、較粗的根

         相對較小的角度分布，

         相對較長、較細的根

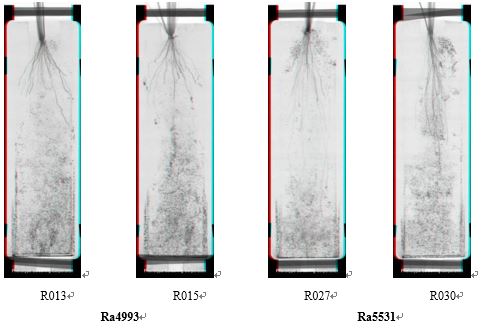

兩種水稻（Ra4993 和 Ra5531）的不同變種間根系的差異，利用植物根系X-光掃描成像分析系統可以容易的進行分析，而傳統的洗根后掃描的方法會將根系間的角度差別忽略掉

利用紅/藍立體眼鏡可以觀看立體效果

應用實例三：根系系統分類

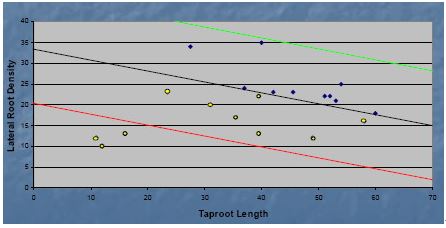

利用肉眼很難區分不同變種的植物根系。而借助植物根系X-光掃描成像分析系統結果，以側根密度和主根長度為坐標軸得出的散點圖，可以對大豆變種的根系進行分類。上圖中，多根變種分布于中心線的上部，而正常品種分布于中心線的下部。將這兩個品種雜交后，這種方法可用于快速掃描后代的多根特性。

應用實例四：根系對脅迫響應

特制培養介質不含營養鹽、水分和任何害蟲，因此研究人員可方便的添加不同營養鹽、水分和害蟲進行脅迫響應研究。

根瘤線蟲的計數測量，上圖是演示的根瘤隨時間的變化而變化的趨勢圖

應用實例五：植物莖桿的X光成像研究

通過低能的X光成像技術可以無損的檢測玉米的果穗莖，上圖為實際獲得的玉米果穗莖的圖片

應用實例六：種子X光成像研究

無損研究植物種子內部的結構，比較同種不同個體之間的差異，上圖為玉米種子成像圖片

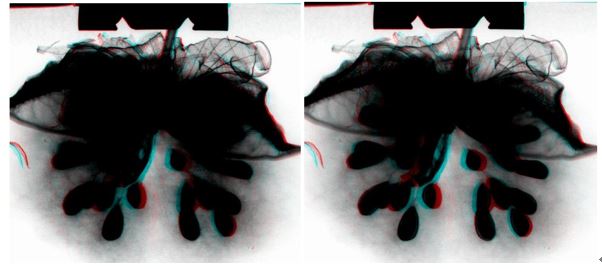

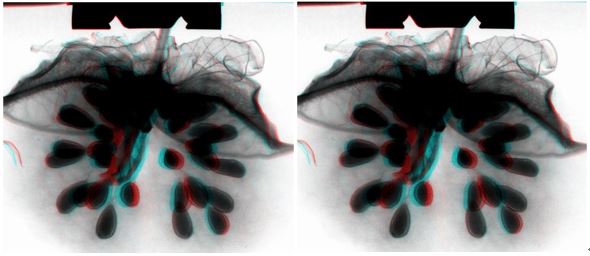

應用實例七：棉桃X光成像研究

通過立體眼鏡查看棉桃內部的立體結構，可以分析棉桃內部不同部位的詳細信息，上圖為棉桃內部立體圖片

主要技術參數

1.1工作條件：

?  環境溫度：-5～＋45℃

?  相對濕度：0－80％

?  適用電源：220-240 VAC

1.2 技術規格與要求：

1.2.1技術規格

1m系統：

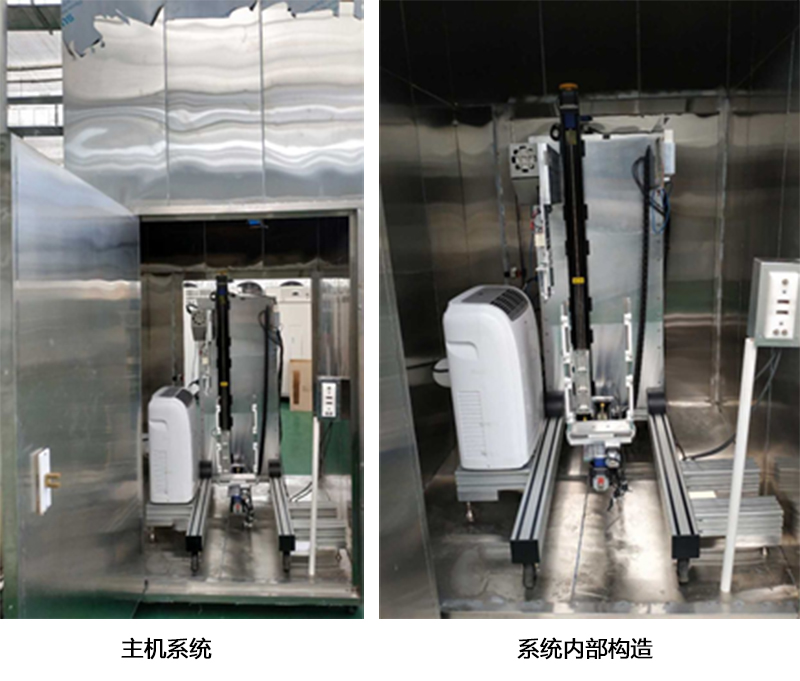

?  主機:1.870（高）x 0.915（長）x 0.610（寬）m

?  X射線發射器 (50 kVp, 鎢靶, 光斑直徑~35μm，工作強度25kVp，0.3mA)

?  數碼X射線相機 ( 2940 x 2304像素)

?  植物樣品定位系統（垂直方向1m可調，水平方向38cm可調，可360度旋轉）

?  X射線防護裝置 （內鎖和指示燈，中/英文標簽）

?  主控電腦：Win7 64位英文系統，1000 G數據存儲，X射線系統控制及圖像獲取系統

?  圖形圖像分析電腦：Linux Mint 64位操作系統，32G內存，圖像處理系統

?  速度：平面圖≥20株/h；立體圖≥15株/h

?  測量范圍：最大根長≤1.0 m；最大植物高度≤2.0m

?  “R”型固定架，45x200x1000 mm培養盆和相應培養介質

?  “Q”型固定架，45x200x500 mm培養盆和相應培養介質

0.5m系統：

?  主機: 1.829（高）x 0.915（長）x 0.610（寬）m

?  X射線發射器 (50 kVp, 鎢靶, 光斑直徑~35μm，工作強度25kVp，0.3mA)

?  數碼X射線相機 ( 2940 x 2304像素)

?  植物樣品定位系統（垂直方向0.5m可調，水平方向38cm可調，可360度旋轉）

?  X射線防護裝置 （內鎖和指示燈，中/英文標簽）

?  主控電腦：Win7 64位英文系統，1000 G數據存儲，X射線系統控制及圖像獲取系統

?  圖形圖像分析電腦：Linux Mint 64位操作系統，32G內存，圖像處理系統

?  速度：平面圖≥20株/h；立體圖≥15株/h

?  測量范圍：最大根長≤0.5 m；最大植物高度≤2.0m

?  “Q”型固定架45x200x500 mm培養盆和相應培養介質

1.3 可獲取參數

1.3.1 使用ImageJ協助處理圖片得到 植物根長、根夾角和根系空間分布圖（相對于中心軸）。

1.3.2 Rhizo Traits根系分析軟件（選配）

?  總根長、總投影面積和總體積；

?  可獲取5種以上不同等級根系分布圖片以及不同等級根系的根長和投影面積；

?  不同深度根系分布的位置；

?  不同深度根系的直徑；

  ? 不同深度根系分布的密度。

產地：美國 Phenotype Screening 公司

1m系統

測量范圍：最大根長≤1.0 m；最大植物高度≤2.0m

推薦

0.5m系統

測量范圍：最大根長≤0.5 m；最大植物高度≤2.0m

可選

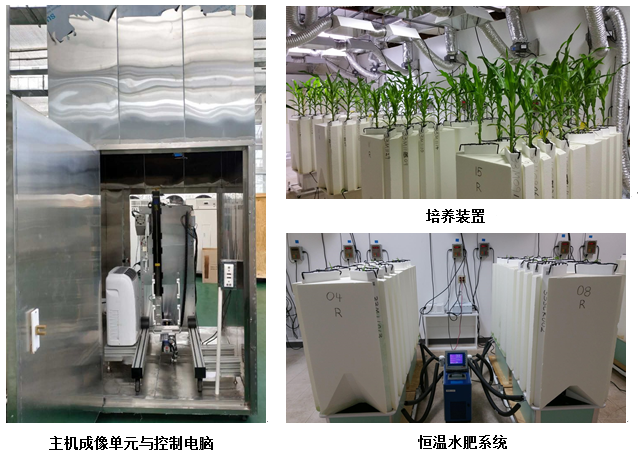

防護箱

帶安防開關，安全防護

必選

培養系統

“R”型固定架，45x200x1000 mm培養盆和相應培養介質（僅適用于1m系統）

“Q”型固定架，45x200x500 mm培養盆和相應培養介質

推薦

可選

水肥系統

恒溫，定時灌溉

可選
