WIRIS Pro配備一個LWIR長波紅外微測輻射熱傳感器，分辨率為640×512像素（在7.5 - 13.5μm范圍)，超分辨率模式可以提供高達1266 x 1010像素的熱成像圖，熱敏相機可以測量高達1500°C的溫度。同時，WIRIS Pro的RGB相機配備了一個全高清(1920 x 1080像素)分辨率鏡頭，提供一個的多達10倍(即6.9°到58.2°的視野)光學超變焦。 |
|
相機特點：
|  精密實驗室校準 |  熱敏框架 |
|  10倍光學RGB變焦 |  可更換鏡頭 |
 搭載無人機監測 |  熱成像&RGB實時顯示 |  超輕設計 |
應用領域：
植物栽培和表型研究、森林防火安全、3D 熱成像建模、電力工程、平屋頂熱工技術、光伏發電，燃燒器檢測、管道泄漏、三緯映射、安全消防
相機組成：

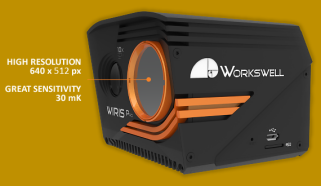

高分辨率熱敏相機 熱成像相機配備了一個具有640×512像素分辨率的LWIR長波紅外微測熱傳感器，超分辨率模式功能提供了以1266×1010分辨率。 WIRIS Pro提供高達50 mK溫度靈敏度，或更高30 mK。 |
|

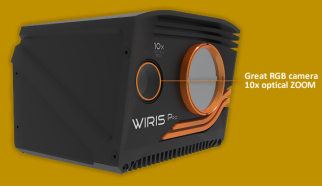

10倍光學變焦RGB相機 WIRIS Pro的RGB相機具有全高清（1920 x 1080 px）分辨率，提供高達10倍（即6.9°至58.2°的視野）光學超變焦，RGB相機與熱敏相機完全同步測量。 |
|
多種接口 WORIS Pro有一個多功能接口，可以與無人機、控制單元、外部GPS傳感器等進行寬泛的連接。 接口類型：
|
|
SDK -開發應用程序
配置內除了WIRIS Pro紅外熱成像相機，還提供了一個SDK(標準開發工具包)，能夠自定義開發自己的應用程序。允許訪問相機基本功能，并使應用程序開發人員能夠充分發揮相機硬件的潛力。
技術參數：
| WIRIS Pro技術參數 | |
超分辨率模式 | WIRIS Pro超分辨率模式下，一次拍攝可獲得1.3Mpx 紅外圖像 |
操作系統 | WIRIS OS 操作系統用于飛行過程中的全實時數據流和操作控制
|
10倍光學變焦 | 全高清10倍防振補償光學變焦相機 |
| 熱敏相機參數 | |
紅外相機分辨率 | 640 x 512 像素 |
紅外超分辨率模式 | 1 266 x 1 010 像素 (本機分辨率提高至1.3Mpx) |
FPA 傳感器大小 | 1.088 x 0.8705 cm |
溫度范圍 | -25 °C — +150 °C -40 °C —550 °C 可選溫度范圍 50 °C —1 000 °C 可選溫度范圍 400 °C — 1 500 °C |
溫度靈敏度 | 標準 0.05 °C (50 mK) ，可選0.03 °C (30 mK) |
| 精度 | ±2 %或 ±2 °C |
幀速 | 30 Hz 或 ＜9 Hz |
光譜范圍/檢測器 | 7.5 – 13.5 μm /非制冷VOx微測輻射熱敏計 |
鏡頭校準 | 附帶校準證書 |
可用鏡 | 18°、32°、45°、69°（可更換鏡頭，全部經過校準） |
鏡頭保護濾波器 | 濾光片保護鏡頭在飛行中不受外部損壞 |
紅外數字變焦 | 1 – 12倍連續 |
數碼攝像機 WIRIS Pro技術參數 | |
| 分辨率 | 1 920 x 1 080 像素(全高清)，1/3” 英寸傳感器，自動白平衡， 寬動態范圍,背光補償，背光和伽馬控制 |
光學變焦 | 帶振動補償?shù)?/span>10倍光學變焦 |
視角 | 超變焦 6.9° - 超寬58.2°，焦距 33.0 mm - 3.3 mm |
降噪 | 特殊3D降噪功能 |
聚焦 | 自動聚焦和直接對焦同步 |
內存和數據記錄 | |
內存 | 內部高速128GB或256GB固態硬盤，用于圖像和視頻錄制 外部Micro-SD卡插槽、用于拍攝圖像U盤的UBS 2.0插槽 |
圖像和視頻格式 | 輻射JPEG圖像，數碼相機全高清JPEG圖像 輻射TIFF圖像（與3D建模兼容的Pix4D和Agisoft） 數碼相機h.264編碼視頻高清錄 輻射全幀紅外記錄（30Hz或＜9Hz原始數據記錄） |
GPS地理標記 (圖像&視頻) | |
GPS標記(圖像&視頻) | 與CAN總線兼容的MavLink、外部GPS或DJI A3控制器 |
接口&實時遠程控制 | |
10針數字端口 | S.BUS CAN 總線 (與 DJI M600 和 A3 控制線兼容) MavLink 外部 GPS 連接 外部觸發器 |
以太網端口 | 視頻流和攝像機控制（根據要求可選） |
Micro USB 2.0端口 | 大容量存儲 |
| USB 2.0端口 | 室內WIRIS攝像機控制的鍵盤連接口 |
遠程控制系統 | WIRIS OS操作系統確保在飛行過程中對所有攝像機功能進行實時控制 |
遠程控制選項 | S.BUS 總線協議 Mavlink 協議 CAN總線和命令控制協議-UART 基于實時控制DJI-M600和GPS定位的CAN總線 用于無線上行鏈路安裝的RJ-45（視頻流和攝像機控制） |
相機功能 | 測量功能：冷/熱點檢測，中心點 溫度范圍設置：自動、手動或跨度模式 高級報警模式：上限、下限、區間 多攝像機模式：全屏模式，僅紅外，僅可見光，畫中畫 周期測試：從第1s開始，紅外和可見光圖像同時進行 溫度單位：攝氏度，華氏度、開爾文 NUC控制設置：自動、手動、按時間或由操作員觸發 |
微型HDMI視頻輸出 | 1280x 720像素（720p），寬高比16:9，Micro-HDMI視頻輸出 |
| 軟件&SDK開發包 | |
桌面軟件 | 用于Windows的高級熱圖分析和報告軟件 |
SDK開發包 | 流SDK、數據SDK、CAN總線和UART SDK |
| 電源、重量和尺寸 | |
輸入電 | 9—36 VDC，同軸2×6.4毫米，外殼- GND |
功耗（平均值） | 12 W |
重量 | 小于 430 g |
尺寸 | 83 mm x 85 mm x 68 mm |
| 安裝 | 2 x 1/4-20 UNC螺絲（1個底部，1個上部） |
外殼材 | 經久耐用的鋁制外殼，可長期穩定測量 |
| 環境 | |
工作溫度范圍 | -15℃—+50℃ |
操作溫度范圍 | -30℃—+60℃ |
應用案例：

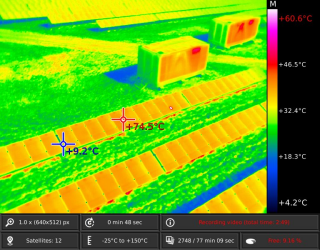

通過無人機WIRIR Pro檢測太陽能電池板損壞情況 |
小氣候受當?shù)刂脖活愋头植家约皡^(qū)域土壤條件的影響。 土壤的保水特性在調節局部地表溫度和局部氣溫方面起著特別重要的作用。 |

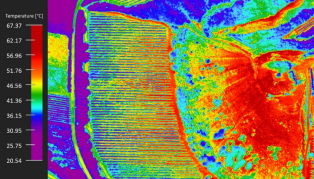

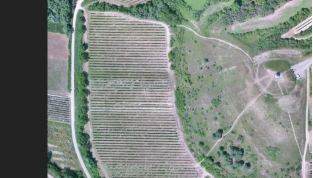

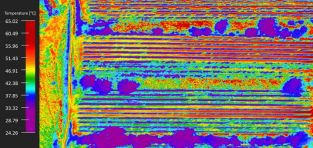

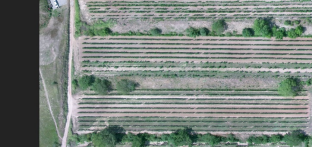

水和植物管理影響當?shù)氐男夂?，圖中顯示了葡萄園不同位置的溫度差異。 葡萄園右側裸露的小山（受到強烈土壤侵蝕的影響）溫度偏高，對葡萄園內部有熱效應。 葡萄園左側的植被具有冷卻作用，也會滲透到葡萄園內部。 |
產地：捷克Workswell
