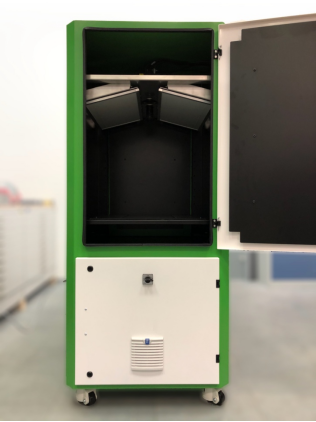

高靈敏度生物發光成像系統——PhenoAIxpert ES是國際上植物表型成像系統商業化鼻祖德國LemnaTec公司推出的適用于實驗室的植物表型測量設備。生物發光作為一種報告手段廣泛應用于基因活性、分子相互作用或植物與微生物相互作用等研究領域。高靈敏度生物發光成像系統PhenoAIxpert ES是檢測生物發光效應的先進成像解決方案。 本系統采用頂部可見光與高靈敏度主動冷卻生物發光成像鏡頭相結合，能夠從頂部獲取小型植物的生物發光及表型信息。PhenoAIxpert ES可對小盆植株、用多孔板培養的植物、多孔板里的葉圓片或植物組織、植物的種子進行表型成像測量；同時也可以對昆蟲、小型動物或蟲卵對植物的侵害進行研究。適用于植物生理學、農業科學、植物病理學、病蟲害防治研究、遺傳育種、突變株篩選、植物形態建模、種子生理學、種子病理學、植物脅迫生理學、毒理學等研究領域。 |  |
主要功能
對植物等小型樣品進行可見光頂部成像
通過可見光成像可以測量并分析植物的結構包括寬度、密度、對稱性、葉面積、葉顏色、
葉病斑、種子顏色、種子數量等多個參數
對植物等小型樣品進行生物發光成像，可測量熒光標記的代謝物、熒光標記的微生物等
可適用多孔板培養的植物組織、葉圓片的表型測量
可適用于培養皿內植物組織或病蟲害侵蝕實驗的測量
主要特點
可見光高清攝像頭
工業級高靈敏度主動冷卻生物發光鏡頭
生物發光成像傳感器與高分辨率RGB成像相結合，用于分析植物材料的標準表型評估。來自兩個傳感器系統的圖像可以疊加，從而允許結合經典表型分析生物發光
背景光源為均勻漫散射LED光源，減少反光現象
箱體集成式PC，操作簡單，觸控方便，硬件控制及數據分析一體設計
分析過程采用建立工作流程模式，支持多種工作流程滿足不同需求
結構化圖像文件管理系統
軟件系統可生成PDF數據報告，報告基于R統計分析，可直接生成圖表和原始數據
可選機器學習功能，面向應用的分析工作流程
應用實例
熒光標記微生物分析
 | 利用PhenoAIxpert ES對轉化后具有生物發光功能的入侵植物組織的細菌進行成像。發光信號表明存在標記的細菌，并允許空間和時間監測定植過程。 圖片提供者：Dr. H.A van den Burg, University of Amsterdam,Swammerdam Institute for Life Sciences (SILS), Molecular Plant Pathology |
發光基因報告試驗
 | 將擬南芥植株轉入35S-熒光素酶，在所有植物細胞類型中進行泛素表達，并在成像前噴灑熒光素/DMSO混合物。熒光素與熒光素酶反應產生的發光用PhenoAIxpert ES記錄。熒光素酶強度的空間分布表明了熒光素酶在組織中的存在位置。 |
植物表現型鑒定
 | 用PhenoAIxpert ES對生長中的擬南芥進行成像，并對圖像進行處理，以了解植物的生長、形態和顏色。鑒定了單株植物，并對其可見植物區表型特性進行了評估。植物的表型特性與發光信息相結合。 |
