非破壞探查樹干內部情況

主要功能

ARBOTOM是一種新型脈沖斷層成像系統，可實現樹木和圓木狀況的內部觀察。ARBOTOM使用聲音脈沖，可以看到隱藏的衰變、看不見的空洞和裂縫，以及它們的大小。

應用領域

●  樹木安全性的測定

●  樹干和圓木木材質量的測定

主要特點

●  樹木和圓木缺陷的精確定位

●  對樹友好，因?yàn)闇?zhǔn)無損

●  易于理解的測量結果的斷層掃描演示

●  簡單準確的損傷評估

●  直接在現場進行快速評估

●  操作簡單，可通過微型PC或筆記本電腦進行選擇

●  樹木內部狀況的二維或三維測量以及隨后的顯示，也適用于較大樹木直徑的情況

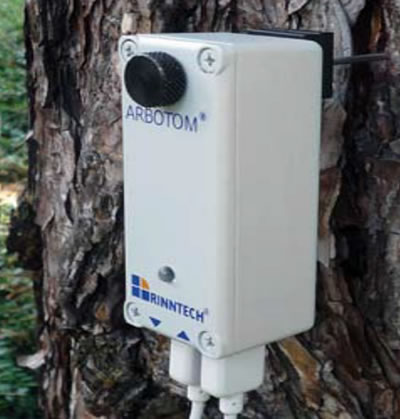

●  借助傳感器（通常為6-24）來檢測樹的最弱區域和具有最低殘余壁厚的區域。

測量原理

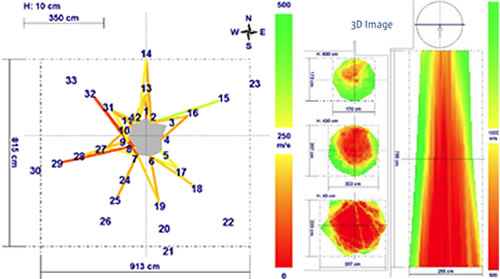

應力波穿過完好木材的速度比穿過受損木材的速度快。樹周圍的傳感器測量脈沖穿過樹木到達其他傳感器所需的時間。收集到的數據同時被發送到計算機，計算機會將數據轉換為樹木橫截面的彩色圖像。

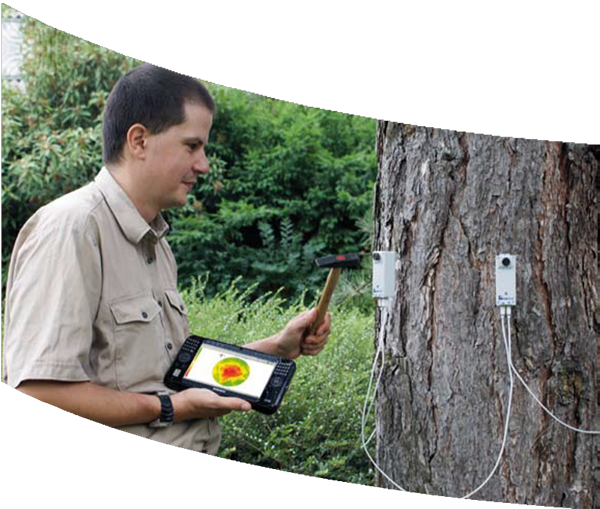

從安裝到測量僅需15-30分鐘，成像結果可立即呈現。將探頭裝配到樹干上并相互連接，將位置輸入分析軟件。用榔頭敲擊每個探頭，截面的成像結果即可立即顯示在屏幕上。對不同高度進行測量，即可創建3D成像。探針插入樹干僅需幾個毫米。探頭數量可變，6-8個探頭可測量較小截面的2D成像，最多24個探頭可對更大的樹干進行3D成像。ARBOTOM軟件可輸出所有測量數據，如有需要，也可提供理清單個測量的機會。

可選套件

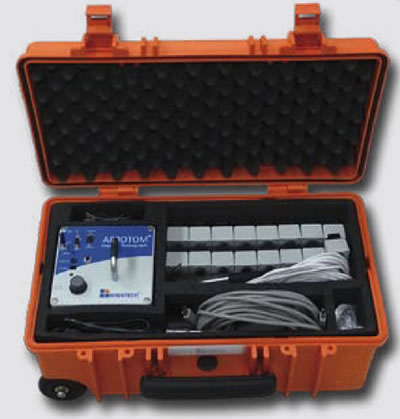

ARBOTOM提供了不同的配置以滿足不同的需求。傳感器數量從2到24個（或36個），可向系統中添加。均包含一個電池包及與電腦的無線連接，帶輪子的儀器箱，軟件，傳感器探針和配件。

●  專業版：12個帶電纜的脈沖傳感器、60毫米傳感器探針、12伏可充電電池組、配件套件、與筆記本電腦的USB和藍牙連接、適用于Microsoft Windows的ARBOTOM?2-D軟件、穩定的運輸箱、操作手冊

●  精密版：16個帶電纜的脈沖傳感器、60毫米傳感器探針、12伏可充電電池組、配件套件、與筆記本電腦的USB和藍牙連接、適用于Microsoft Windows的ARBOTOM?2-D軟件和結構圖形模塊、穩定的運輸箱、操作手冊。

●  3D版：24個帶電纜的脈沖傳感器、60毫米傳感器探針、12伏可充電電池組、配件套件、與筆記本電腦的USB和藍牙連接、適用于Microsoft Windows的ARBOTOM?3D軟件和結構圖形模塊、穩定的運輸箱、操作手冊。

產地：德國RINNTECH
