| 通過無線方式對植物生長狀況和環境因子進行全方位的監測 | |
| PM-11z 無線植物生理生態監測系統，可自動通過無線網絡中的傳感器采集數據，并通過無線方式將數據輕松下載至 PC。 |
|
一臺 PM-11z 主機可直接連接 15 個無線傳感器。通過無線中繼器，可擴展傳感器數量和網絡覆蓋范圍。 每個無線中繼器可另外擴展 15 個傳感器。傳感器可根據用戶設定的時間間隔進行自動測量，并將存儲的數據定期傳送至 PM-11z 主機中。 | |
特點 | |
· 可滿足大多數植物研究的實驗要求 · 無需布線，測量靈活，覆蓋范圍大 · 傳感器由電池供電（3 節 AA 電池），持續工作時間長（6 個月甚至更久） · 主機和中繼器需外接交流電或由太陽能電池板供電 | |
系統組成 | |

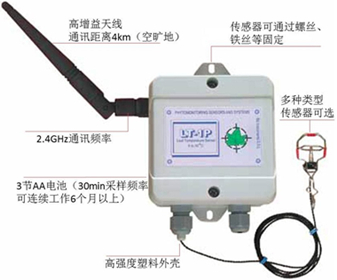

· 提供多種可選傳感器，探頭通過一根較短的線纜與無線信號發射器連接。傳感器可存儲 4096 組數據，并定期發送給 PM-11z 主機。采樣間隔時間可設置為 1，5，10，15，20，30，60，120，180，360，720 和 1440 min（1 d）。10 min 采樣頻率下可采集 4 周的數據。 · Router 無線中繼器，在傳感器與 PM-11z 主機之間進行信號中繼。通過多個中繼器，可大幅擴展傳感器數量和網絡覆蓋范圍。每個中繼器可擴展 15 個傳感器。 · PM-11z 主機，與整個網絡進行通訊，儲存采集的數據，并將數據通過無線方式下載到 PC。PM-11z 主機可直接連接 15 個傳感器，數據存儲于內置 SD 卡中。 · PC 端接收器，通過 USB 與 PC 連接，可在 PM-11z 主機和 PC 間建立無線連接。 · PC 專用程序，可設置采樣頻率、數據上傳間隔和數據下載等。 | |
可選傳感器及配件 | |
序號 | 名稱 | 基本參數 | 圖片 | |

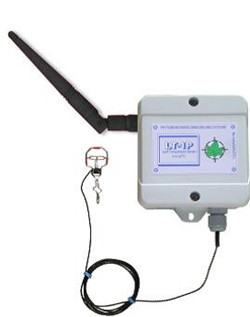

1 | LT-1z 葉片溫度傳感器 | 范圍：0 - 50 ℃ 分辨率：0.1 ℃ 精度：± 0.2 ℃ |
| |
2 | LT-LRz 紅外葉溫傳感器 | 范圍：0 - 50 ℃ 視野：3:1 分辨率：0.1 ℃ 精度：± 0.1 ℃ |
| |
3 | SD-5z 莖桿微變化傳感器 | 適用莖桿直徑：5 到 25 mm 測量范圍：0 到 5 mm 分辨率：0.002 mm |
| |
4 | SD-6z 莖桿微變化傳感器 | 適用莖桿直徑：20 到 70 mm 測量范圍：0 到 5 mm 分辨率：0.002 mm | ||
5 | DE-1z 樹干直徑生長傳感器 | 樹干直徑范圍：大于 60 mm 測量范圍：1 到 10 mm 分辨率：0.005 mm |
| |
6 | FI-Lz 果實生長傳感器 | 范圍：30 到 160 mm 分辨率：0.1 mm |
| |
7 | FI-Mz 果實生長傳感器 | 范圍：15 到 90 mm 分辨率：0.05 mm | ||
8 | FI-Sz 果實生長傳感器 | 范圍：7 到 45 mm 分辨率：0.02 mm | ||
9 | SA-20z 植物生長傳感器 | 范圍：0 到 500 mm 分辨率：0. 2 mm |
| |

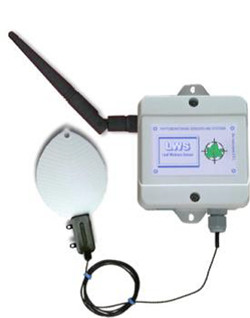

10 | LWS-02z 葉片濕度傳感器 | 模擬信號，與葉片 |
| |

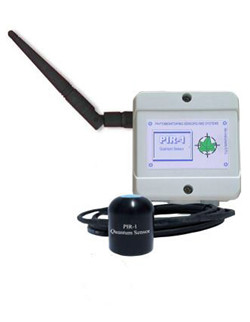

11 | PRI-1z 光量子傳感器（400 到 700 nm） | 范圍：0 到 2500 μmol m-2 s-1 重復性：± 1% 精度：± 5% |
| |
12 | TIR-4z 總輻射傳感器 | 范圍：0 到 1200 Wt m-2 重復性：± 1% 精度：± 5% |
| |
13 | ATH-2z 空氣溫濕度傳感器（風扇吸入式） | 溫度：-40 到 60 ℃； 分辨率：0.1 ℃； 精度：± 0.5 ℃ 濕度：3 到 100 % RH； 分辨率：0.1 % RH； 精度：± 2%（需外接交流電） |
| |
14 | ATH-3z 空氣溫濕度傳感器（百葉箱式） | 溫度：-40到60 ℃； 分辨率：0.1 ℃； 精度：± 0.5 ℃ 濕度：3 到 100 % RH； 分辨率：0.1 % RH； 精度：± 2% |
| |
15 | DWS-Z 氣象站 | 光照：0 到 1200 Wm-2 溫度：-40 到 60 ℃ 濕度：3 到 100 % RH 降雨量分辨率：1 mm 或 0.2 mm 風速：1.3 到 58 m/s 風向分辨率：1o |
| |
| 16 | SMS-5z 土壤水分傳感器 | 0 到 100 % 體積含水量 |
| |
17 | SMTE-z 土壤濕度、溫度、電導率傳感器 | 土壤水分：0 到 100 % vol.% WC 溫度：-40 到 50 ℃ 電導率：0 to 15 dS/m |
| |

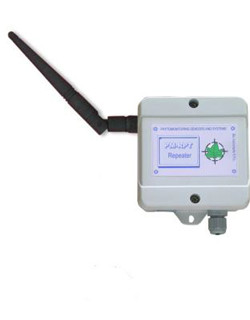

18 | Router 無線中繼器 | 可額外擴展 15 個傳感器，并延長通訊距離。需接交流電或太陽能 |
| |

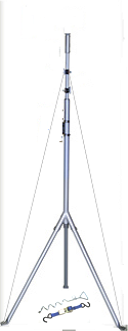

19 | 支架 | 高 3 m，可安裝太陽能板和/或 DWS-Z 氣象站 |
| |
20 | 太陽能電池組 | 15 W 太陽能板 7 Ah 蓄電池 12 VDC |
| |

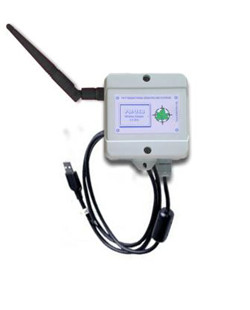

21 | PC 端接收器 | 通過 USB 連接 PC |
| |
22 | 軟件 | 可設置傳感器的采樣時間，下載數據等 | ||
| 產地：以色列 OLAN公司 | ||||
