?  雙通道隔離技術

?  兩個串行自能傳感器接口

?  數據自動傳輸?shù)紽TP

?  多達48個模擬通道輸入

?  最多可擴展到960個模擬通道輸入

?  8個靈活的數字通道

?  Modbus SCADA連接

?  多個SDI-12通道

?  USB數據存儲，便于數據和程序傳輸

?  軟件內置無需安裝，可用于Windows、Mac和Linux操作系統的電腦

?  通過網頁進行儀器的設置

?  通過網線、USB數據線與儀器連接

?  直觀的圖形界面

?  簡易的設置界面，便于各個級別的使用者

?  可以查看實時和歷史數據

應用領域

顯示和按鍵

類型：LCD顯示，2行16字符，背景燈；

顯示功能：通道數據、報警信息、系統狀態；

按鍵：通過6個按鍵查看顯示信息和操作功能；

信號LED燈：4個信號燈，分別指示采樣、硬盤、報警信息和電源；

軟件版本升級

通過RS232、網線、USB或U盤進行軟件升級；

時鐘

基本分辨率：200μs；

精確度：每年±1min（0℃值40℃的環境下），每年±4min（-40℃至0℃，40℃至70℃的環境下）；

供電

外接電源范圍：10至30Vdc；

內置電源：6Vdc 4Ahr鋰電池；

峰值功率：12W（12Vdc 1A）；

平均電損耗

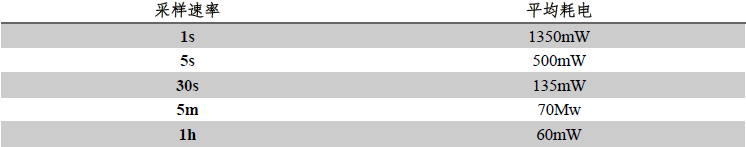

使用12Vdc外接電源時的采樣頻率與耗電的關系如下表：

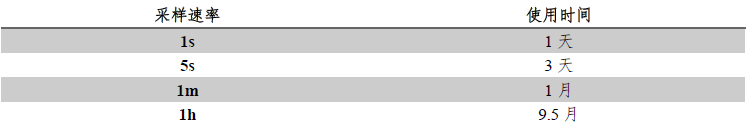

使用內置6Vdc 4Ahr鋰電池時的采樣頻率與主機使用時間的關系如下表：

基本特征

數采外殼：鋅鋁合金；

尺    寸：300 x 137 x 65mm；

重    量：2.5kg；

操作溫度：-40℃至70℃；

操作濕度：85%，水汽不凝結；

注：低溫和高溫環境會減少電池壽命，LCD顯示屏的工作溫度為-15℃至50℃。

模擬通道

DT85具有16個模擬通道，最多可擴展至320個模擬通道，每個模擬通道可以接一個三線或四線輸入，可以接兩個獨立的兩線輸入，可以接三個兩線的單端輸入。

具體接入數目如下：

兩線單端通道：48個（最多擴展960個）；

兩線差分通道：32個（最多擴展640個）；

三線或四線差分通道：16個（最多擴展320個）；

注：擴展需要配置CEM20模塊，一個模塊含有20個模擬通道。

基本輸入范圍

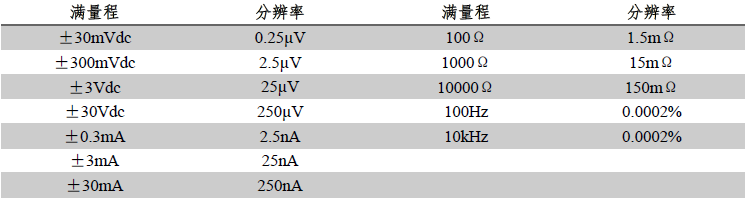

DT85可測量的基本輸入電壓、電流、電阻和頻率范圍如下：

注：數據采集器具有自動設換范圍功能，可在三個范圍內切換。

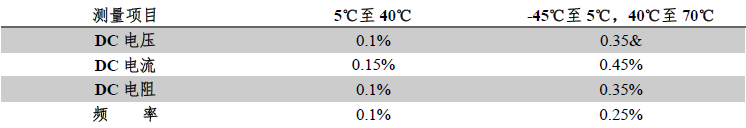

DT85可測量的基本輸入電壓、電流、電阻和頻率精確度如下：

注：精確度相對于滿量程而言。

采樣信息

為了測量的精確性和抑制噪聲的影響，集成了大于50/60Hz的行頻周期。

最大采樣速度：25Hz；

有效分辨率：18bits；

線性度：0.01%；

共模抑制：＞90dB；

線性串模抑制：＞35dB。

輸入

通道間隔離：100V（繼電器打開狀態）；

模擬部件隔離：100V（光電隔離）；

輸入阻抗：100KΩ，＞100MΩ；

共模范圍：±3.5V，或者在30V范圍時±35V.

傳感器激發

模擬通道激發：可選250μA或2.5mA精密電流源，4.5V電壓，可開關外置電源；

通用激發：可開閉12V電源（最大150mA）為傳感器和配件供電，可開閉5V電源（最大25mA）為模擬通道供電。

模擬傳感器

介紹幾種常見的傳感器，但是DT85可以連接的傳感器不局限于下面這些類型。

熱電偶

熱電偶類型：B，C，D，E，G，J，K，N，R，S，T型；

熱電偶校準：ITS-90；

RTDs

RTDs材質類型：Pt，Ni，Cu；

電阻范圍：10Ω至10KΩ；

熱敏電阻

熱敏電阻類型：YSI400xx系列；

電阻范圍：＜10kΩ

注1：也支持其它熱敏電阻類型。

注2：可以通過并聯電阻擴大測量范圍。

單片溫度傳感器

支持類型：LM34-60，AD590\592，TMPxx，LM135\235\335；

應變器和橋式傳感器

組態：1/4橋，1/2橋和全橋；

激發：電壓或電流；

4-20mA電流環

內部100Ω或外接分流電阻。

數字通道

數字輸入/輸出

8個雙向通道

輸入類型：8個邏輯電平（最大20/30V）；

輸出類型：4個場效應晶體管（最大：30V，100mA），4個邏輯輸出；

繼電器輸出

計數通道

低速計數

8通道計數器，與數字通道共用；在休眠模式下低速計數功能不起作用。

型號：32bit；

最大計數率：10Hz；

專用計數輸入

4個高速或2個相位編碼器輸入

型號：32bit；

最大計數率：100kHz；

SDI-12

與數字通道共用的四個SDI-12通道，每個SDI-12通道可以連接很多個SDI-12傳感器；

通用串行傳感器

可以非常方便的記錄傳感器和數據流中的數據。

可用端口：串行傳感器端口（RS232，RS422，RS485）或主機RS232端口；

波特率：300至115200。

注：在使用串行傳感器通道時，主機端口不可用來進行通訊。

計算通道

報警

延遲：可選報警響應時間；

動作：數字輸出，傳遞信息或執行任意datataker命令。

計劃表采樣間隔：每個計劃表有單獨的采樣時間間隔，10ms至天可選。

數據存儲

內置存儲

存儲空間：128MB，大約可以存10 000 000個數據（大空間的內存可定制）；

外置存儲設備

USB1.1，USB2.0等其它USB閃存設備。

通訊面板

網線端口

面板：10Mbps；

協議：TCP/IP，Modbus協議；

USB端口

面板：USB1.1（虛擬通訊接口）；

協議：ASCII命令；

主機RS232端口

速度：300至115200波特率（默認57600）；

流控制：硬件（RTS/CTS）;

軟件（XON/XOFF）：無

Modem支持：自動應答和撥出；

協議：ASCII命令，TCP/IP（PPP），Modbus協議，串行傳感器；

串行傳感器端口

面板：RS232，RS422m，RS485；

速度：300至57600波特率；

流控制：硬件（RTS/CTS）;

軟件（XON/XOFF）：無

命令面板：通過TCP/IP進入DT85的ASCII命令面板；

網絡服務器：通過網頁訪問現有數據和數采的狀態，設置用戶特色的顯示界面，下載CSV格式的數據；

Modbus服務器（受控端）：通過Modbus客戶端獲取數據和數采狀態；

Modbus客戶端（主控端）：從modbus設備中讀取數據或?qū)?shù)據寫入modbus設備中；

FTP服務器：通過瀏覽器或FTP客戶端獲取存儲的數據；

FTP客戶端：自動將數據下載到FTP服務器。
