| 儀器特點 |  | ||||||||
? 超低功耗設計 ? 支持振弦傳感器 ? 支持卡爾森、光電液位和LVDT位移傳感器 ? 最多可擴展960個模擬通道 | |||||||||
| 軟件特點 | |||||||||
? 軟件內置無需安裝，可用于Windows、Mac和Linux操作系統的電腦 ? 通過網頁進行儀器的設置 ? 通過網線、USB數據線與儀器連接 ? 直觀的圖形界面 ? 簡易的設置界面，便于各個級別的使用者 ? 可以查看實時和歷史數據 ? 可以以圖標，柱狀圖、表盤、波形圖顯示數據 | |||||||||
應用領域 | |||||||||
| 滑坡治理、壩墻監測、地下連續墻監測、礦業勘探、隧道挖掘、樁監測等 | |||||||||
| 系統簡介 | |||||||||

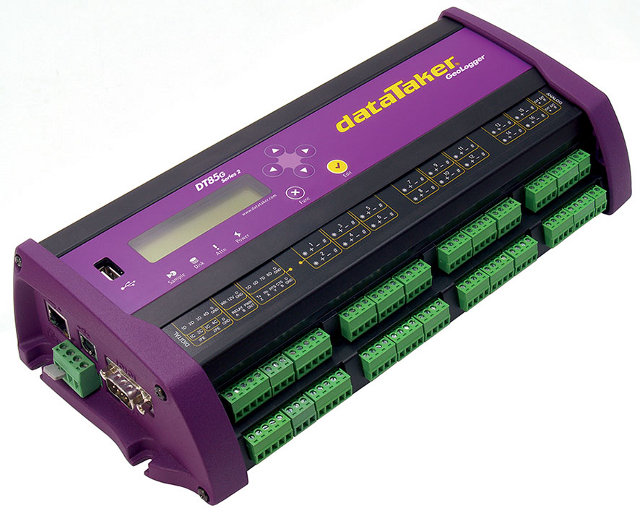

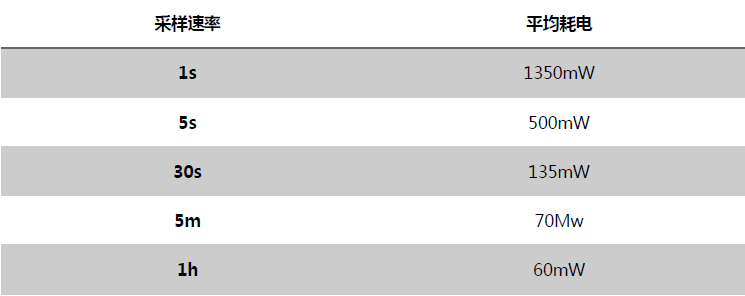

顯示和按鍵 類型：LCD顯示，2行16字符，背景燈； 顯示功能：通道數據、報警信息、系統狀態； 按鍵：通過6個按鍵查看顯示信息和操作功能； 信號LED燈：4個信號燈，分別指示采樣、硬盤、報警信息和電源； 軟件版本升級 通過RS232、網線、USB或U盤進行軟件升級； 時鐘 基本分辨率：200μs； 精確度：每年±1min（0℃值40℃的環境下），每年±4min（-40℃至0℃，40℃至70℃的環境下）； 供電 外接電源范圍：10至30Vdc； 內置電源：6Vdc 4Ahr鋰電池； 峰值功率：12W（12Vdc 1A）； 平均電損耗 使用12Vdc外接電源時的采樣頻率與耗電的關系如下表：

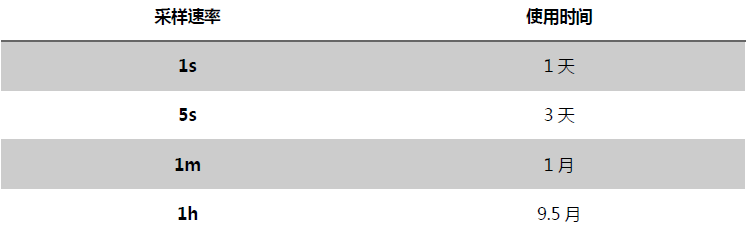

使用內置6Vdc 4Ahr鋰電池時的采樣頻率與主機使用時間的關系如下表：
基本特征 數采外殼：鋅鋁合金； 尺 寸：300 x 137 x 65mm； 重 量：2.5kg； 操作溫度：-40℃至70℃； 操作濕度：85%，水汽不凝結； 注：低溫和高溫環境會減少電池壽命，LCD顯示屏的工作溫度為-15℃至50℃。 | |||||||||
模擬通道 | |||||||||

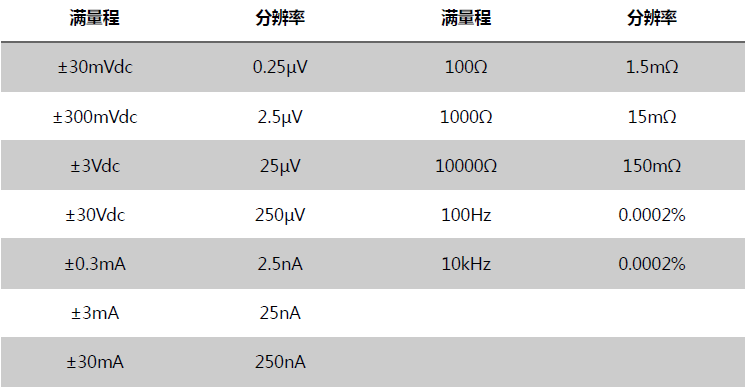

DT85G具有16個模擬通道，最多可擴展至320個模擬通道，每個模擬通道可以接一個三線或四線輸入，可以接兩個獨立的兩線輸入，可以接三個兩線的單端輸入。 具體接入數目如下： 兩線單端通道：48個（最多擴展960個）； 兩線差分通道：32個（最多擴展640個）； 三線或四線差分通道：16個（最多擴展320個）； 注：擴展需要配置CEM20模塊，一個模塊含有20個模擬通道。 基本輸入范圍 DT85G可測量的基本輸入電壓、電流、電阻和頻率范圍如下：

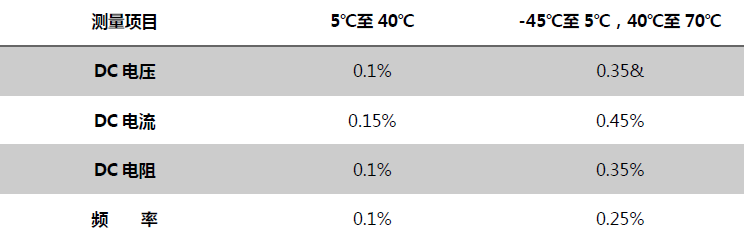

注：數據采集器具有自動設換范圍功能，可在三個范圍內切換。 DT85G可測量的基本輸入電壓、電流、電阻和頻率精確度如下：
注：精確度相對于滿量程而言。 采樣信息 為了測量的精確性和抑制噪聲的影響，集成了大于50/60Hz的行頻周期。 最大采樣速度：25Hz； 有效分辨率：18bits； 線性度：0.01%； 共模抑制：＞90dB； 線性串模抑制：＞35dB。 輸入 通道間隔離：100V（繼電器打開狀態）； 模擬部件隔離：100V（光電隔離）； 輸入阻抗：100KΩ，＞100MΩ； 共模范圍：±3.5V，或者在30V范圍時±35V. 傳感器激發 模擬通道激發：可選250μA或2.5mA精密電流源，4.5V電壓，可開關外置電源； 通用激發：可開閉12V電源（最大150mA）為傳感器和配件供電，可開閉5V電源（最大25mA）為模擬通道供電。 | |||||||||
| 模擬傳感器 | |||||||||
介紹幾種常見的傳感器，但是DT80G可以連接的傳感器不局限于下面這些類型。 熱電偶 熱電偶類型：B，C，D，E，G，J，K，N，R，S，T型； 熱電偶校準：ITS-90； RTDs RTDs材質類型：Pt，Ni，Cu； 電阻范圍：10Ω至10KΩ； 振動線 頻率范圍：500至5KHz； 線圈電阻：50至200Ω； 模擬方法：single pulse pluck； 熱敏電阻 熱敏電阻類型：YSI400xx系列； 電阻范圍：＜10kΩ 注1：也支持其它熱敏電阻類型。 注2：可以通過并聯電阻擴大測量范圍。 單片溫度傳感器 支持類型：LM34-60，AD590\592，TMPxx，LM135\235\335； 應變器和橋式傳感器 組態：1/4橋，1/2橋和全橋； 激發：電壓或電流； Carlson傳感器 內嵌應力和溫度功能； 4-20mA電流環 內部100Ω或外接分流電阻。 | |||||||||
數字通道 | |||||||||
數字輸入/輸出 8個雙向通道 輸入類型：8個邏輯電平（最大20/30V）； 輸出類型：4個場效應晶體管（最大：30V，100mA），4個邏輯輸出； 繼電器輸出 1個直連自鎖繼電器（最大：30Vdc，1A）。 | |||||||||
計數通道 | |||||||||
低速計數 8通道計數器，與數字通道共用；在休眠模式下低速計數功能不起作用。 型號：32bit； 最大計數率：10Hz； 專用計數輸入 4個高速或2個相位編碼器輸入 型號：32bit； 最大計數率：100kHz； 輸入類型：2個邏輯電平輸入（最大±30V）.2個磁感應（最大±10V）敏感性輸入（10mV）。 | |||||||||
串行通道 | |||||||||
SDI-12 與數字通道共用的四個SDI-12通道，每個SDI-12通道可以連接很多個SDI-12傳感器； 通用串行傳感器 可以非常方便的記錄傳感器和數據流中的數據。 可用端口：串行傳感器端口（RS232，RS422，RS485）或主機RS232端口； 波特率：300至115200。 注：在使用串行傳感器通道時，主機端口不可用來進行通訊。 | |||||||||
計算通道 | |||||||||
| 條件：低于、高于、在范圍內或在范圍外； 延遲：可選報警響應時間； 動作：數字輸出，傳遞信息或執行任意datataker命令。 | |||||||||
數據采集列表 | |||||||||
| 計劃表數目：最大11個； 計劃表采樣間隔：每個計劃表有單獨的采樣時間間隔，10ms至天可選。 | |||||||||
數據存儲 | |||||||||
內置存儲 存儲空間：128MB，大約可以存10 000 000個數據（大空間的內存可定制）； 外置存儲設備 USB1.1，USB2.0等其它USB閃存設備。 | |||||||||
通訊面板 | |||||||||
網線端口 面板：10Mbps； 協議：TCP/IP，Modbus協議； USB端口 面板：USB1.1（虛擬通訊接口）； 協議：ASCII命令； 主機RS232端口 速度：300至115200波特率（默認57600）； 流控制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無 握手協議：DCD，DSR，DTR，RTS，CTS; Modem支持：自動應答和撥出； 協議：ASCII命令，TCP/IP（PPP），Modbus協議，串行傳感器； 串行傳感器端口 面板：RS232，RS422m，RS485； 速度：300至57600波特率； 流控制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無 握手協議：DCD，DSR，DTR，RTS，CTS; 協議：Modbus協議，串行傳感器； | |||||||||
| 網絡服務（TCP/IP） | |||||||||
| 使用網線端口或主機RS232端口 命令面板：通過TCP/IP進入DT80G的ASCII命令面板； 網絡服務器：通過網頁訪問現有數據和數采的狀態，設置用戶特色的顯示界面，下載CSV格式的數據； Modbus服務器（受控端）：通過Modbus客戶端獲取數據和數采狀態； Modbus客戶端（主控端）：從modbus設備中讀取數據或?qū)?shù)據寫入modbus設備中； FTP服務器：通過瀏覽器或FTP客戶端獲取存儲的數據； FTP客戶端：自動將數據下載到FTP服務器。 | |||||||||
